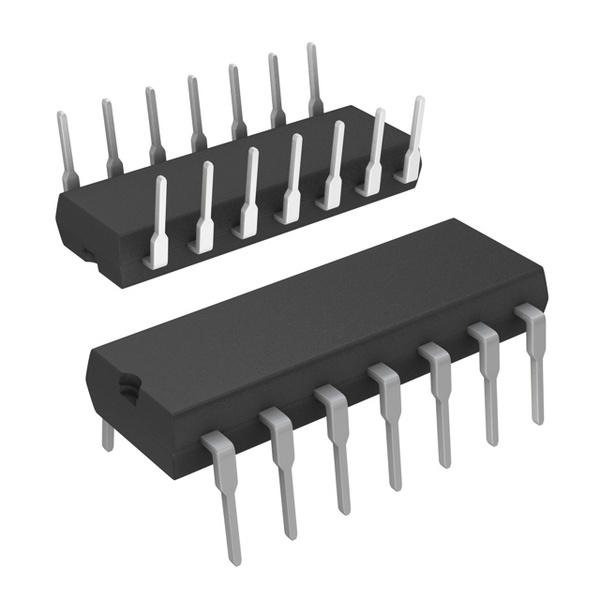

LT1014CN#PBF от Analog Devices

Общее описание

LT1014CN#PBF – это высокоточный маломощный операционный усилитель с четырьмя каналами. Благодаря низкому уровню смещения и току смещения, он подходит для применения в системах, требующих высокой точности. Он выпускается в 14-контактном корпусе PDIP для монтажа на плату через отверстия.

Преимущества

• Высокая точность: Низкое напряжение смещения (до 60 мкВ) и низкий входной ток смещения (15 нА) обеспечивают высокую точность измерений.
• Низкое потребление: Потребляемый ток составляет всего 350 мкА на канал, что делает этот усилитель энергоэффективным.
• Широкий диапазон напряжений питания: Работает от источников питания с напряжением от 4 В до 44 В, что дает гибкость использования в различных проектах.
• Четыре канала в одном корпусе: Позволяет сократить объем занимаемого пространства на плате.

Недостатки

• Небольшая полоса пропускания: С коэффициентом усиления 1 МГц данный усилитель может не подойти для высокочастотных приложений.
• Относительно низкая скорость нарастания: Скорость нарастания составляет 0.4 В/мкс, что может быть недостаточно для некоторых быстрых приложений.

Типовое использование

• Прецизионные измерительные приборы
• Медицинское оборудование
• Аналоговые компьютеры и приборы
• Системы управления процесса
• Инструментальные усилители

Рекомендации по применению

Пожалуйста, следуйте рекомендациям по размещению компонентов для минимизации влияния шумов и помех. Убедитесь, что требования к напряжению питания и рабочим условиям соблюдаются для оптимальной работы устройства.

Основные технические характеристики

• Тип усилителя: Операционный усилитель общего назначения
• Количество каналов: 4
• Скорость нарастания: 0.4 В/мкс
• Коэффициент усиления по ширине полосы: 1 МГц
• Входной ток смещения: 15 нА
• Напряжение смещения: 60 мкВ
• Потребляемый ток: 350 мкА (на канал)
• Выходной ток (на канал): 20 мА
• Диапазон напряжения питания: 4 В - 44 В
• Рабочая температура: от 0°C до +70°C
• Тип монтажа: Через отверстия (Through Hole)
• Корпус: 14-PDIP (0.300", 7.62 мм)

Возможные аналоги

• LM324N от Texas Instruments: аналогичный операционный усилитель с четырьмя каналами в корпусе PDIP.
• OP470GPZ от Analog Devices: операционный усилитель с четырьмя каналами и улучшенными характеристиками.

Используя LT1014CN#PBF от Analog Devices, вы получаете стабильное и точное решение для разнообразных аналоговых приложений, требующих высокой точности и низкого потребления энергии.
