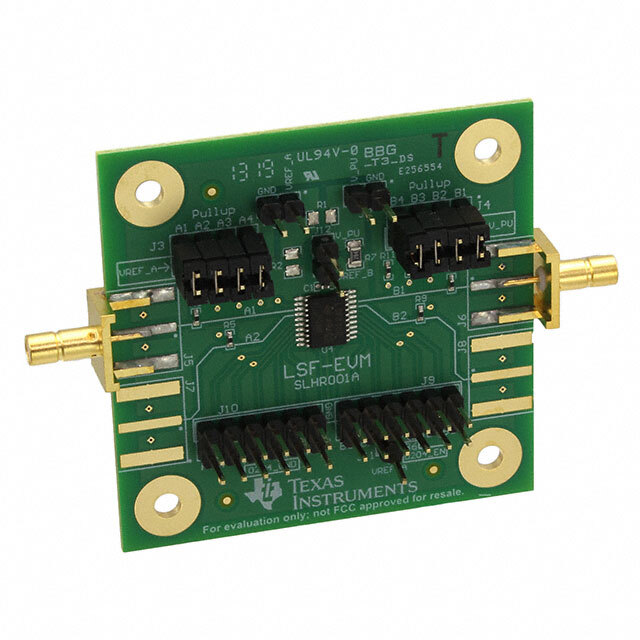

LSF-EVM

LSF-EVM от Texas Instruments

Общее описание

LSF-EVM – это модуль для оценки и разработки, созданный компанией Texas Instruments, предназначенный для интерфейсов с преобразователями логических уровней. Эта плата предоставляет пользователю удобный способ тестирования и анализа работы преобразователей логических уровней LSF0101, LSF0102, LSF0108 и LSF0204. Она позволяет инженерам и разработчикам легко изменять уровни напряжения между различными логическими устройствами.

Преимущества

• Универсальность: Поддержка нескольких моделей преобразователей логических уровней.
• Легкость использования: Удобный интерфейс для быстрого подключения и тестирования.
• Коммутация уровня напряжения: Возможность изменения уровней напряжения для широкого диапазона приложений.
• Компактность: Малая площадь платы упрощает интеграцию в различные проекты и макеты.

Недостатки

• Ограниченная функциональность: Способен поддерживать только определённые модели преобразователей.
• Необходимость дополнительного оборудования: Требуются внешние источники питания и логические устройства для полноценного тестирования.

Типовое использование

LSF-EVM идеально подходит для следующих приложений:

• Разработка и тестирование прототипов с различными логическими уровнями
• Интерфейс между микроконтроллерами и периферийными устройствами с различными логическими уровнями
• Образовательные лаборатории для обучения работе с преобразователями логических уровней
• Быстрое создание макетов и прототипов для систем передачи данных

Рекомендации по применению

• Подключите LSF-EVM к источнику питания и устройствам, уровни логических сигналов которых нужно преобразовать.
• Используйте осциллограф или логический анализатор для мониторинга и верификации выходных сигналов.
• Проводите тестирование в условиях, приближенных к реальным рабочим условиям, чтобы удостовериться в корректной работе преобразователей логических уровней.

Основные технические характеристики

• Поддерживаемые интегральные схемы: LSF0101, LSF0102, LSF0108, LSF0204
• Логические уровни: от 1,0 В до 5,5 В
• Габариты: компактная плата для удобного интегрирования
• Интерфейсы: стандартные разъемы для подключения внешних устройств и источников питания

Возможные аналоги

• TXB0104PWR: 4-битный двунаправленный преобразователь логических уровней, Texas Instruments.
• AVC4T774QVFR: Преобразователь логических уровней с низким энергопотреблением и высокой скоростью, ON Semiconductor.
• MAX3390EEUP+T: Двунаправленный преобразователь логических сигналов с уровнем напряжения 5 В / 3,3 В, Maxim Integrated.

LSF-EVM предоставляет надежное и удобное средство для разработки и тестирования приложений, требующих преобразования логических уровней.
