LP5900TL-2.8EV

LP5900TL-2.8EV от Texas Instruments

Общее описание

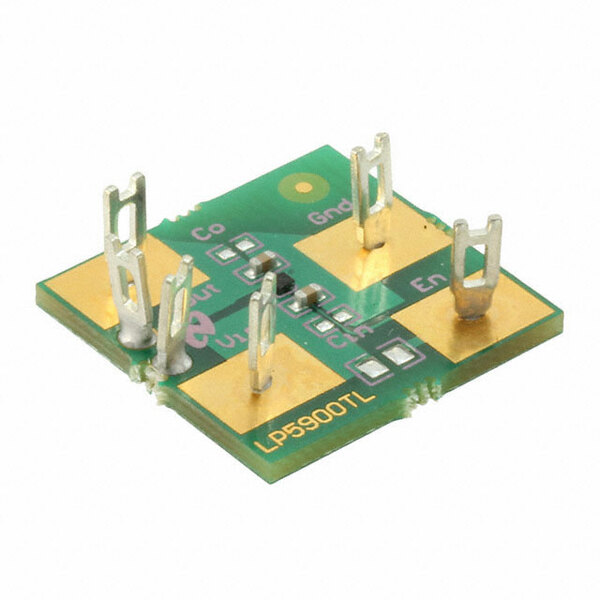

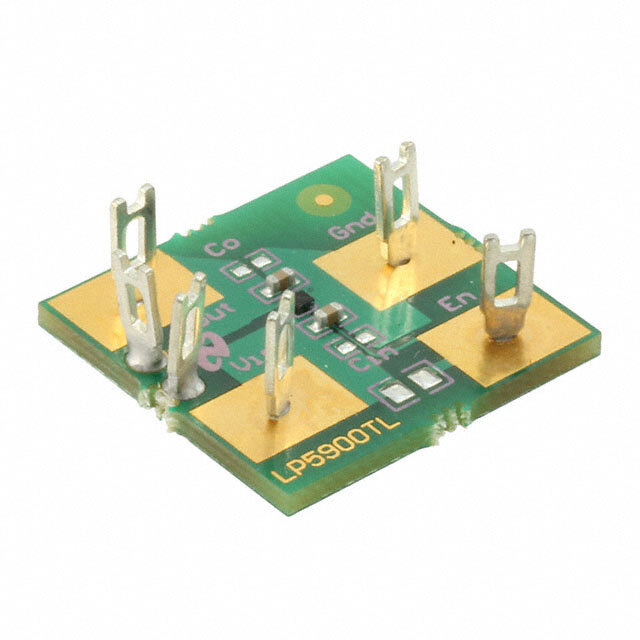

LP5900TL-2.8EV — это оценочная плата, разработанная для демонстрации возможностей и характеристик линейного стабилизатора напряжения LP5900 от Texas Instruments. LP5900 — это малошумящий, сверхмалошумящий линейный регулятор с фиксированным выходным напряжением 2.8 В и выходным током до 150 мА. Данное устройство предназначено для обеспечения высокого уровня стабильности и низкого уровня шума, что делает его идеальным для использования в чувствительных к шуму приложениях.

Преимущества

• Низкий уровень шума: Устройство обеспечивает малый шум на выходе, что важно для приложений, чувствительных к шуму.
• Высокая точность стабилизации: Поддержка фиксированного выходного напряжения с высокой точностью.
• Широкий диапазон входного напряжения: Входное напряжение может варьироваться от 2.5 В до 5.5 В.
• Компактный размер: Малые габариты устройства делают его удобным для использования в компактных системах.

Недостатки

• Ограниченная мощность: Максимальный выходной ток ограничен до 150 мА, что может не подходить для приложений с высокими требованиями к току.
• Нет регулировки выходного напряжения: Устройство имеет фиксированное выходное напряжение, что может ограничивать его использование в некоторых приложениях.

Типовое использование

• Мобильные устройства: Например, смартфоны и планшеты.
• Чувствительные к шуму системы: Например, аудиоаппаратура и радиочастотные модули.
• Системы с батарейным питанием: Линейные стабилизаторы обеспечивают стабильное напряжение при разрядке батареи.

Рекомендации по применению

• Конденсаторы: Рекомендуется использовать конденсаторы на входе и выходе для улучшения стабильности и фильтрации шума.
• Температурные условия: Обеспечить соответствующие условия для охлаждения устройства, чтобы избежать перегрева.
• Защита от короткого замыкания: Встроенные защитные схемы от короткого замыкания и перегрузки по току обеспечивают безопасную эксплуатацию.

Основные технические характеристики

• Входное напряжение: 2.5 В ~ 5.5 В
• Выходное напряжение: 2.8 В (фиксированное)
• Максимальный выходной ток: 150 мА
• Тип регулятора: Положительный фиксированный линейный стабилизатор
• Развязка: Полностью собранная плата

Возможные аналоги

• LP2985-28DBVR от Texas Instruments: Линейный стабилизатор с фиксированным выходным напряжением 2.8 В и выходным током до 150 мА.
• ADP3339ACPZ-2.8-R7 от Analog Devices: Линейный стабилизатор с фиксированным выходным напряжением 2.8 В и выходным током до 500 мА.
• MIC5353-2.8YC5-TR от Microchip Technology: Линейный стабилизатор с фиксированным выходным напряжением 2.8 В и выходным током до 150 мА, характеризующийся низким уровнем шума.
