LP3996SD-3033EV

12 240,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Общее описание

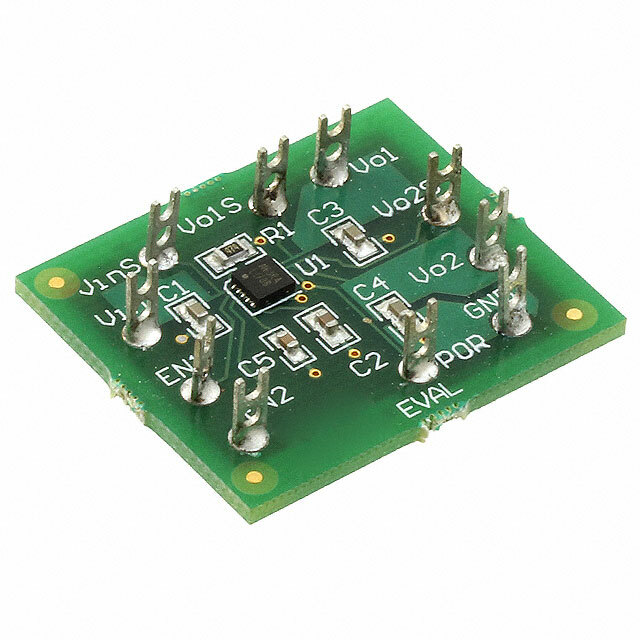

LP3996SD-3033EV — это высокопроизводительная оценочная плата для двойного линейного стабилизатора напряжения от Texas Instruments. Она предназначена для оценки характеристик и функционала интегральной схемы стабилизатора напряжения LP3996SD-3033. Эта плата имеет два фиксированных выхода напряжения, 3V и 3.3V, и предоставляет пользователям простой способ тестирования устройства в реальных условиях.

Преимущества

  • Двойной стабилизатор: Два независимых выхода для более гибкого использования.
  • Широкий диапазон входного напряжения: Поддержка входного напряжения от 2V до 6V.
  • Высокая стабильность: Обеспечение стабильного выходного напряжения даже при изменениях входного напряжения и нагрузки.
  • Простота в использовании: Плата полностью собрана и готова к использованию.

Недостатки

  • Устаревший статус: Плата больше не выпускается.
  • Ограниченные выходные токи: Максимальные токи на выходе ограничены 300mA и 150mA.

Типовое использование

  • Разработка и тестирование систем электроники, требующих стабилизированного напряжения.
  • Обучение и исследовательские проекты в области электроники и электротехники.
  • Прототипирование устройств с требованием к стабильному питанию.

Рекомендации по применению

  1. Подключение источника питания: Подключите источник питания с выходным напряжением в диапазоне 2V-6V к входным клеммам платы.
  2. Подключение нагрузки: Подключите нагрузку к выходным разъемам, соблюдая полярность.
  3. Мониторинг выходных напряжений: Используйте мультиметр или осциллограф для измерения выходных напряжений.

Основные технические характеристики

  • Количество каналов: 2 (двойной)
  • Выходное напряжение: 3V, 3.3V
  • Выходной ток: 300mA, 150mA
  • Входное напряжение: 2V - 6V
  • Тип стабилизатора: Положительный фиксированный
  • Тип платы: Полностью собранная
  • Содержание комплекта: Плата
  • Используемый компонент: LP3996

Возможные аналоги

  • LP5907: Полностью регулируемый LDO стабилизатор со сверхнизким уровнем шума.
  • TPS7A02: Стабилизатор напряжения с ультранизким током покоя и высоким КПД.
  • TLV702: Малошумный LDO стабилизатор с низким падением напряжения.

Заключение

Оценочная плата LP3996SD-3033EV является отличным инструментом для инженеров и разработчиков, стремящихся изучить возможности и характеристики двойного линейного стабилизатора напряжения LP3996, несмотря на то, что она больше не выпускается.
