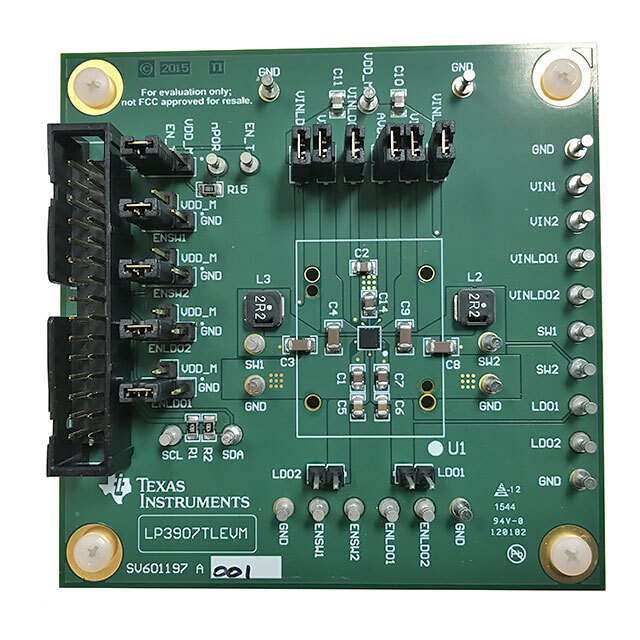

LP3907TLEVM от Texas Instruments

Общее описание

LP3907TLEVM - это оценочный модуль от Texas Instruments, предназначенный для тестирования и оценки возможностей LP3907. LP3907 представляет собой интегрированный преобразователь постоянного тока в постоянный (DC/DC) и линейный регулятор напряжения (LDO). Этот модуль обеспечивает четыре разнотипных выхода высокой стабильности и эффективности. Модуль позволяет пользователям легко оценить работу LP3907 в различных приложениях, таких как мобильные устройства, портативная электроника и другие устройства с ограниченными источниками питания.

Преимущества

• Высокая эффективность: Использование интегрированного DC/DC преобразователя и LDO обеспечивает высокую эффективность и стабильность выходного напряжения.
• Множественные выходы: Поддержка четырех неизоляционных выходов для различных приложений.
• Широкий диапазон входного напряжения: Поддерживает входные напряжения в диапазоне от 2.8 до 5.5 В.
• Высокая частота переключения: Частота переключения до 2.1 МГц, что уменьшает потери мощности и размеры компонентов.

Недостатки

• Устаревший статус: Модуль находится в статусе "Устаревший", что может затруднить его доступность и поддержку.

Типовое использование

• Мобильные устройства
• Портативная электроника
• Переносные медицинские устройства
• Любые устройства, требующие высокой эффективности преобразования энергии и стабильности выхода

Рекомендации по применению

• Перед использованием оценочного модуля убедитесь в совместимости питающих и нагрузочных параметров с требованиями LP3907.
• Разверните модуль в прототипах для быстрой оценки характеристик работы LP3907 в реальных условиях использования.
• Используйте модуль для тестирования устойчивости и производительности для различных входных и выходных условий.

Основные технические характеристики

• Входное напряжение: 2.8 В ~ 5.5 В
• Выходное напряжение: Настраиваемое в зависимости от конфигурации
• Выходной ток: 1А, 600мА, 300мА, 300мА
• Частота переключения: 2.1 МГц
• Топология регулятора: Понижающий (Buck)
• Содержимое поставки: Плата(ы), Кабель(и)

Возможные аналоги

• Texas Instruments LP3907: Основной компонент оценочного модуля.
• Аналоги могут различаться в зависимости от конкретных требований вашего проекта. Рассмотрите возможности других интегрированных DC/DC и LDO решений от Texas Instruments и других производителей в зависимости от необходимых характеристик.

Используйте этот оценочный модуль для быстрого и удобного внедрения LP3907 в ваши разработки и прототипы, что позволит сократить время на проектирование и тестирование.
