Логарифмический и логарифмический соотношенный усилитель LOG102AID – Texas Instruments

Общее описание

LOG102AID – высококачественный монолитный логарифмический и логарифмический соотношенный усилитель производства компании Texas Instruments. Данный компонент предназначен для преобразования входного сигнала в соответствующий логарифм или логарифмическую разницу. Он характеризуется высокой точностью и стабильностью, что делает его идеальным для применения в измерительных системах и усилителях малых сигналов.

Преимущества

• Высокая точность и стабильность: минимальные погрешности измерений.
• Широкий диапазон напряжений питания: от 9 В до 36 В.
• Низкий входной ток смещения: всего 5 пА, что позволяет снизить погрешности при использовании с высокоимпендансными источниками.
• Широкая полоса пропускания: до 45 кГц, что дает возможность работать с широким спектром сигналов.
• Компактный корпус: 14-SOIC, что позволяет экономить место на плате.

Недостатки

• Ограниченный температурный диапазон: от 0°C до 70°C, что может затруднить использование в экстремальных условиях.
• Устаревший статус: данный компонент снят с производства и может быть сложно найти в наличии.

Типовое использование

• Медицинские приборы для измерения биосигналов.
• Аналитические инструменты для химического и биологического анализа.
• Усилители малых сигналов в системах контроля и мониторинга.
• Прецизионные измерительные приборы.

Рекомендации по применению

• При проектировании схем с данным компонентом рекомендуется учитывать его чувствительность к температурным изменениям и переконфигурировать рабочие условия в соответствующем температурном диапазоне.
• Использовать соответствующие источники питания, обеспечивающие стабильность и минимальный уровень пульсаций.
• При подключении усилителя, учитывайте его номинальный ток и напряжение, чтобы избежать перенапряжений, которые могут повредить компонент.

Основные технические характеристики

• Тип усилителя: Логарифмический и логарифмический соотношенный
• Количество схем: 1
• Скорость нарастания: 0.5 В/µс
• Полоса пропускания (на -3 дБ): 45 кГц
• Ток входного смещения: 5 пА
• Напряжение смещения на входе: 300 µВ
• Ток потребления: 1.25 мА
• Максимальный выходной ток: 18 мА
• Диапазон напряжений питания: 9 В – 36 В
• Температурный диапазон: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж

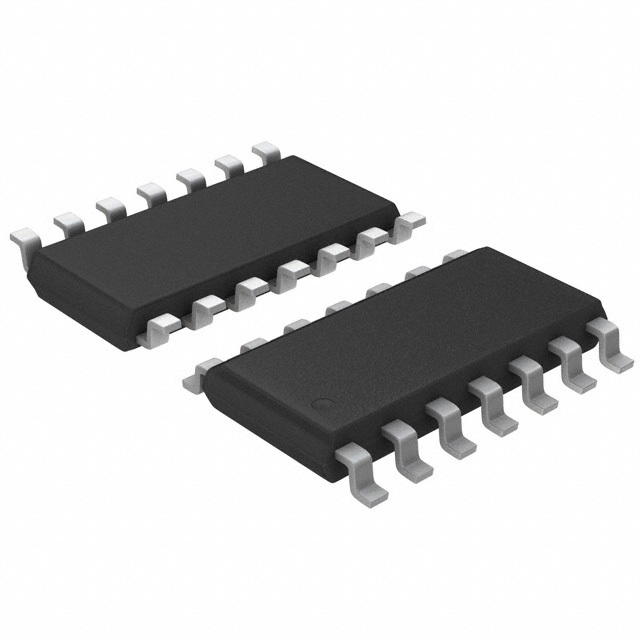

• Тип корпуса: 14-SOIC

Возможные аналоги

• LOG104AID – аналогичный логарифмический усилитель от Texas Instruments.
• AD8304ARU – логарифмический усилитель от Analog Devices.
• LT1028CS8 – прецизионный малошумящий усилитель от Linear Technology.

Использование LOG102AID от Texas Instruments позволяет повысить точность и надежность измерительных и усилительных систем, хоть и требует учета ряда ограничений, связанных с температурным диапазоном и доступностью компонента.
