LMZM33606EVM

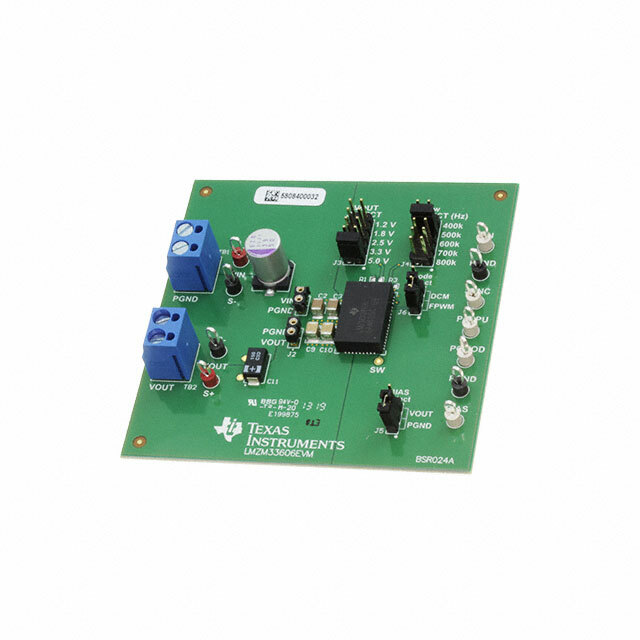

Демонстрационная плата LMZM33606EVM от Texas Instruments

Общее описание

Демонстрационная плата LMZM33606EVM предназначена для оценки функционала и производительности интегрального DC/DC-регулятора LMZM33606 от Texas Instruments, который представляет собой понижающий (Buck) преобразователь. Этот модуль питания оптимально подходит для приложений, требующих высокоэффективного и надежного преобразования напряжения в пределах широкого диапазона входного напряжения.

Преимущества

• Высокая эффективность: Преобразователь обеспечивает высокую эффективность даже при значительных нагрузках.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 3.5 В до 36 В.
• Универсальность: Возможность конфигурирования выходного напряжения на уровне 1.2 В, 1.8 В, 2.5 В, 3.3 В или 5 В.
• Компактность: Интегрированное решение с минимальным количеством внешних компонентов.
• Встроенная защита: Защита от перегрузки по току и перегрева.

Недостатки

• Ограниченная выходная мощность: Максимальный выходной ток составляет 6 А, что может быть недостаточно для некоторых высокомощных приложений.

Типовое использование

• Для питания микроконтроллеров и микропроцессоров
• В телекоммуникационном оборудовании
• В промышленной автоматике
• В медицинских устройствах
• В потребительской электронике

Рекомендации по применению

• Грамотно компонуйте компоненты на печатной плате для обеспечения адекватного теплового управления.
• Используйте рекомендованные Texas Instruments схемы и спецификации для оптимальных рабочих характеристик.
• Планируйте возможность использования радиатора или принудительного охлаждения при максимальных нагрузках.

Основные технические характеристики

• Входное напряжение: 3.5 В - 36 В
• Выходное напряжение: 1.2 В, 1.8 В, 2.5 В, 3.3 В или 5 В (конфигурируемое)
• Максимальный выходной ток: 6 А
• Тип регулятора: Понижающий (Buck)
• Тип платы: Полностью собранная и готовая к использованию.

Возможные аналоги

• LMZM23601: Аналогичный DC/DC-преобразователь с максимальным выходным током 1 А.
• TPS54202: Понижающий преобразователь с устойчивостью к высокому уровню радиочастотных помех.
• LM2665: Простой в использовании повышающий/понижающий преобразователь для менее мощных приложений.

Демонстрационная плата LMZM33606EVM является отличным инструментом для быстрого и эффективного изучения характеристик регулятора напряжения LMZM33606 и оптимизации его применения в вашей системе.
