LMZM23601V3EVM

Описание LMZM23601V3EVM от Texas Instruments

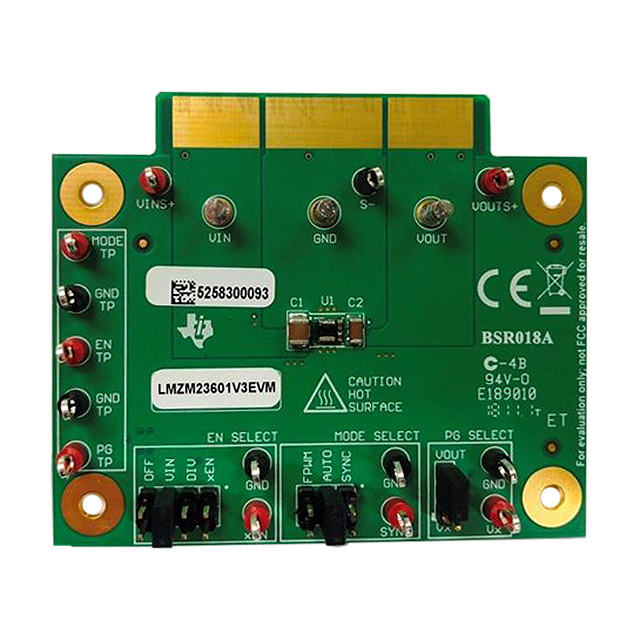

Оценочный модуль LMZM23601V3EVM компании Texas Instruments представляет собой полностью собранную и испытанную плату, предназначенную для оценки возможностей и характеристик понижающего преобразователя LMZM23601. Этот преобразователь представляет собой высокоэффективный модуль интегрального DC/DC понижающего преобразователя с максимальным выходным током 1А, предназначенный для работы в диапазоне входных напряжений от 4 до 36 В.

Преимущества

• Высокая эффективность до 92%: способствует значительному снижению тепловыделения.
• Компактные размеры: позволяет экономить место на печатной плате.
• Простота использования: модуль полностью собран и готов к работе, что минимизирует время на разработку и тестирование.
• Широкий диапазон входного напряжения (4-36 В): позволяет использовать модуль в различных приложениях с различными источниками питания.

Недостатки

• Ограничение по выходному току (до 1А): может быть недостаточным для приложений с большим энергопотреблением.

Типовое использование

• Преобразование постоянного напряжения для микроконтроллеров и периферийных устройств.
• Питание модулей связи и различных датчиков.
• Индустриальные и автомобильные приложения.

Рекомендации по применению

• Убедитесь в соответствии входного напряжения требованиям модуля (4-36 В).
• Используйте подходящие конденсаторы входного и выходного фильтров для обеспечения стабильной работы.
• Следите за температурами компонентов во избежание перегрева, особенно при высоких нагрузках.

Основные технические характеристики

• Входное напряжение: от 4 В до 36 В
• Выходное напряжение: 3.3 В
• Выходной ток: до 1 А
• КПД: до 92%
• Частота переключения: 750 кГц
• Тип платы: полностью собранная

Возможные аналоги

• LMZM33606 от Texas Instruments: модуль DC/DC преобразователя с большим выходным током (6А).
• LMR33630 от Texas Instruments: более мощный понижающий преобразователь с выходным током до 3А.
• MPM3550 от MPS: аналогичный модуль с выходным током до 5А.

Заключение

Оценочный модуль LMZM23601V3EVM является отличным инструментом для быстрой и удобной оценки характеристик понижающего преобразователя LMZM23601. Он идеально подходит для широкого спектра приложений, от промышленных решений до применения в автомобильной электронике.
