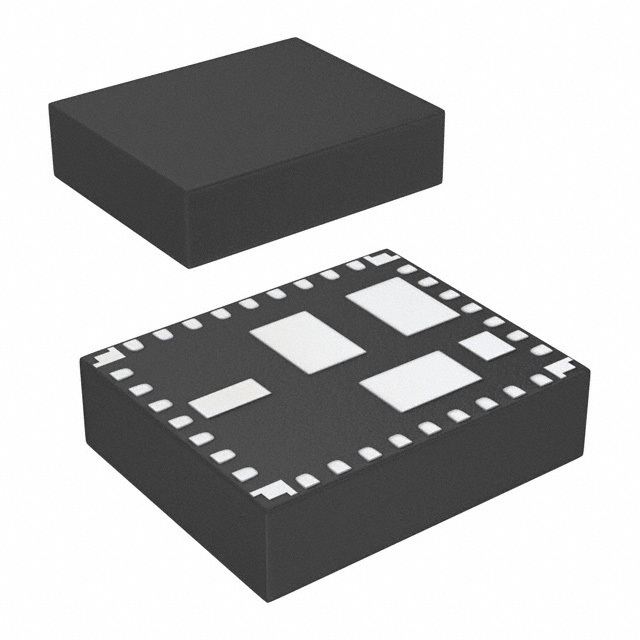

LMZ35003RKGT

Описание для LMZ35003RKGT от Texas Instruments

Общее описание

LMZ35003RKGT – это мощный DC-DC преобразователь производства Texas Instruments, предназначенный для применения в промышленных и коммерческих системах. Он обеспечивает стабилизацию напряжения в диапазоне 2.5 В до 15 В при входном напряжении от 7 В до 50 В и максимальном выходном токе 2.5 А. Этот модуль является частью семейства SIMPLE SWITCHER и обеспечивает высокую эффективность, надежность и компактность.

Преимущества

• Широкий диапазон входных напряжений: от 7 В до 50 В, что позволяет использовать модуль в различных приложениях.
• Высокая эффективность: КПД до 93% обеспечивает меньшие потери мощности и тепловыделение.
• Небольшие размеры и поверхность монтажа: компактный корпус 41-B1QFN (11 мм x 9 мм) позволяет использовать модуль в ограниченном пространстве.
• Встроенные функции защиты: защита от перегрузки по току (OCP), защита от перегрева (OTP), защита от низкого напряжения (UVLO).

Недостатки

• Небольшой максимальный выходной ток: до 2.5 А, что может быть недостаточно для некоторых приложений с более высокими требованиями по току.

Типовое использование

• Промышленные и коммерческие источники питания
• Телекоммуникационные системы
• Медицинские устройства
• Оборудование для автоматизации
• Мобильные и портативные устройства

Рекомендации по применению

• Используйте LMZ35003RKGT в приложениях, требующих высокого КПД и компактных решений.
• Следите за температурным режимом при эксплуатации в условиях высоких токов и напряжений.
• Убедитесь, что все функции защиты встроены и правильно настроены для обеспечения долгосрочной надежности устройства.

Основные технические характеристики

• Тип: Неполярный понижающий преобразователь (Non-Isolated PoL Module)
• Количество выходов: 1
• Входное напряжение (мин): 7 В
• Входное напряжение (макс): 50 В
• Выходное напряжение 1: 2.5 ~ 15 В
• Максимальный выходной ток: 2.5 А
• Температура эксплуатации: -40°C ~ 85°C
• Эффективность: до 93%
• Монтажный тип: Поверхностный монтаж (SMT)
• Корпус: 41-BQFN (11 мм x 9 мм x 2.8 мм)

Возможные аналоги

• LMZ35002RKGT: Мощность выходного тока до 2 А.
• LMZ22008SILT: Входное напряжение от 6 В до 20 В, выходное напряжение от 0.8 В до 6 В, выходной ток до 8 А.
• LMZ12003HTZ/NOPB: Входное напряжение от 6 В до 20 В, выходное напряжение от 0.8 В до 6 В, выходной ток до 3 А.

LMZ35003RKGT от Texas Instruments – это надежное и эффективное решение для стабилизации напряжения в сложных промышленных и коммерческих приложениях.
