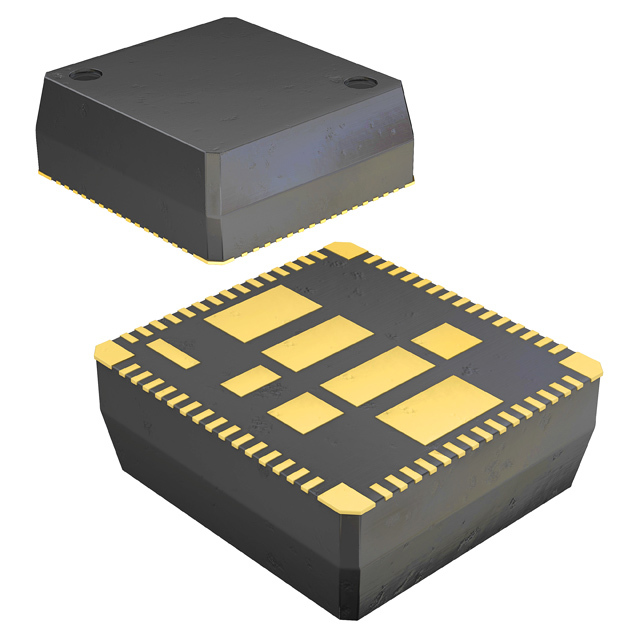

LMZ31520RLGT

LMZ31520RLGT от Texas Instruments

Общее описание

LMZ31520RLGT - это мощный интегрированный преобразователь постоянного тока компании Texas Instruments. Этот модуль предназначен для использования в приложениях, требующих высокой плотности тока и малых габаритов. Преобразователь обеспечивает выходное напряжение в диапазоне от 0.6 до 3.6 В и способен выдавать до 20 А тока. Основное преимущество данного модуля – высокая эффективность на уровне 96%, что позволяет снизить тепловыделение и повысить общую надежность системы.

Преимущества

• Высокая эффективность: 96%, что способствует снижению потерь энергии и уменьшению тепловыделения.
• Компактные размеры: 0.64" x 0.60" x 0.23" (16.2 мм x 15.2 мм x 5.9 мм), что позволяет использовать модуль в системах с ограниченным пространством.
• Широкий диапазон входного напряжения: от 3 В до 14.5 В, что делает его универсальным для различных применений.
• Наличие защитных функций: в модуль встроены функции защиты от перенапряжения (OCP), перегрева (OTP) и низкого напряжения (UVLO).

Недостатки

• Максимальный выходной ток: Ограничен до 20 А, что может быть недостаточно для некоторых высокотоковых приложений.
• Относительно высокая стоимость: Встроенные функции могут увеличить стоимость данного компонента по сравнению с менее интегрированными решениями.

Типовое использование

• Информационные и телекоммуникационные системы
• Серверные фермы и сетевое оборудование
• Промышленные контроллеры и автоматизированные системы
• Приложения, требующие высокой плотности мощности и надежных схем питания

Рекомендации по применению

• Учитывайте тепловыделение при проектировании системы охлаждения. Высокая эффективность модуля снижает тепловую нагрузку, но всё равно рекомендуется использовать тепловыводящие подложки или радиаторы при максимальной загрузке.
• Убедитесь, что входное напряжение находится в рекомендованном диапазоне (3 В - 14.5 В), чтобы избежать сбоев в работе модуля.
• Используйте фильтрацию на входе для предотвращения возможных помех и влияния колебаний питающего напряжения.

Основные технические характеристики

• Входное напряжение: 3 В - 14.5 В
• Выходное напряжение: 0.6 В - 3.6 В
• Максимальный выходной ток: 20 А
• КПД: До 96%
• Температурный диапазон: -40°C до 85°C
• Размеры: 16.2 мм x 15.2 мм x 5.9 мм

Возможные аналоги

• LMZ31530: Похожий модуль от Texas Instruments, но с максимальным выходным током 30 А.
• LTM4620 от Linear Technology: Двухканальный DC-DC преобразователь с суммарным выходным током 26 А.
• RASM-60 от Murata Power Solutions: Похожий модуль с высокой эффективностью и широким диапазоном выходных напряжений.

LMZ31520RLGT – это отличное решение для тех, кто ценит высокую плотность интеграции, эффективность и надежность в своих проектах.
