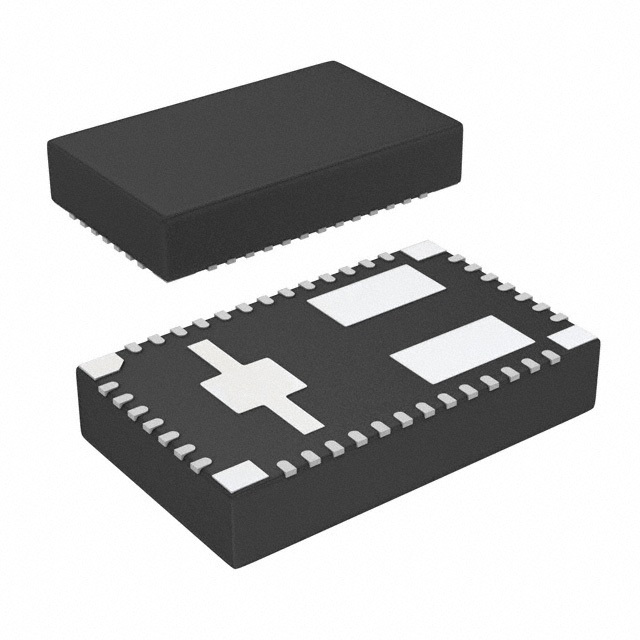

LMZ31506RUQR

LMZ31506RUQR от Texas Instruments

Общее описание

LMZ31506RUQR от Texas Instruments - это не изолированный модуль понижающего преобразователя постоянного тока (DC-DC), обеспечивающий регулирование напряжения в диапазоне от 0.6 В до 5.5 В при максимальной нагрузке до 6 А. Данный модуль характеризуется высокой эффективностью до 95%, компактными размерами и поддержкой широкого диапазона входного напряжения от 1.6 В до 14.5 В.

Преимущества

• Высокая эффективность: До 95%, что снижает тепловыделение и увеличивает энергоэффективность.
• Компактные размеры: всего 15.2 мм x 9.2 мм x 2.9 мм, что позволяет экономить место на плате.
• Широкий диапазон входного напряжения: от 1.6 В до 14.5 В, что обеспечивает большую гибкость в применении.
• Защита: Встроенные функции защиты, такие как защита от перенапряжения (OCP), защита от перегрева (OTP) и защита от пониженного входного напряжения (UVLO).

Недостатки

• Ограничение по числу выходов - только один выход, что может не подходить для многовыходных приложений.
• Не изолированный тип, что ограничивает его применение в системах, требующих гальванической развязки.

Типовое использование

• Приложения информационных технологий и коммуникаций (ITE)
• Серверы и телекоммуникационное оборудование
• Индустриальные и медицинские системы, где требуется стабильное и регулируемое источником питания

Рекомендации по применению

1. Дизайн PCB: Учитывайте, что подключение земляного плана и хорошие тепловые рельсы улучшат эффективное рассеяние тепла.
2. Конденсаторы: Используйте конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) для входных и выходных фильтров.
3. Тепловое управление: Используйте дополнительное терморегулирование для тяжелых условий эксплуатации для повышения надежности.

Основные технические характеристики

Возможные аналоги

• LMZ31707RUQ: Обеспечивает 7 А выходного тока, имеет аналогичные характеристики и совместимость по распиновке.
• LTM4606 от Analog Devices: Модульный DC-DC преобразователь с аналогичными параметрами.

Заключение

LMZ31506RUQR от Texas Instruments — это высокоэффективный и компактный DC-DC преобразователь, идеально подходящий для различных приложений в сфере информационных технологий, телекоммуникаций и промышленности. Его высокие характеристики и встроенные функции защиты делают его надежным выбором для ваших электронных проектов.
