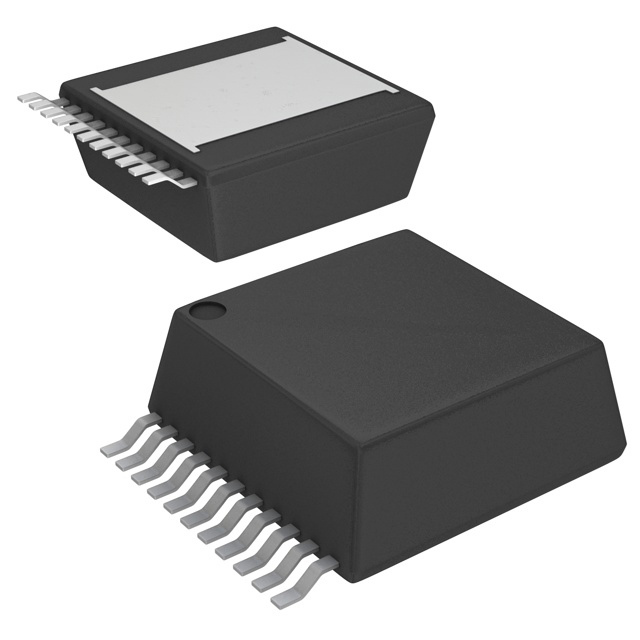

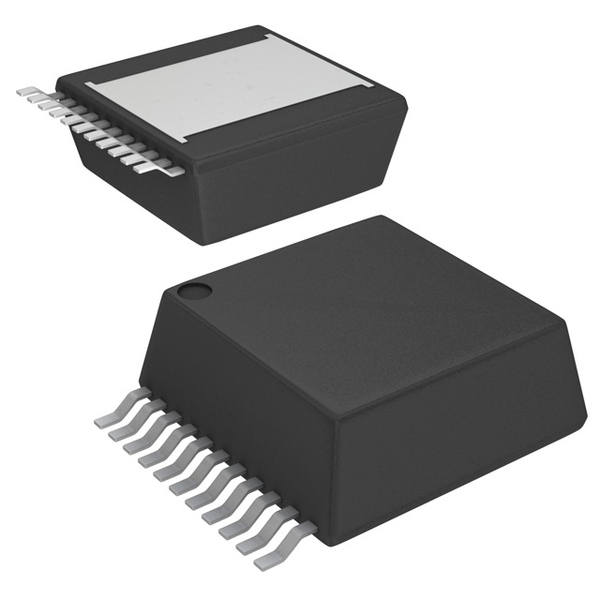

LMZ23610TZE/NOPB

DC-DC Конвертер LMZ23610TZE/NOPB от Texas Instruments

Общее описание

LMZ23610TZE/NOPB — это высокоэффективный импульсный понижающий (DC-DC) конвертер от Texas Instruments, предназначенный для преобразования входного напряжения в диапазоне от 6 В до 36 В в регулируемое выходное напряжение от 0.8 В до 6 В с силой тока до 10 А. Это компактное, надежное и высокопроизводительное решение подходит для различных применений в сфере ITE (коммерческое оборудование).

Преимущества

• Высокая эффективность: КПД до 93% обеспечивает минимальные потери энергии.
• Компактные размеры: Устройство имеет небольшие габариты (15.0 мм x 15.0 мм x 5.9 мм), что упрощает его интеграцию в различные проекты.
• Широкий диапазон входного напряжения: От 6 В до 36 В, что делает его универсальным для различного оборудования.
• Высокий выходной ток: Поддерживает выходной ток до 10 А, что позволяет использовать его в мощных системах.
• Простота применения: Упрощенное проектирование с использованием модуля питания и минимальное количество внешних компонентов.

Недостатки

• Неинтегрированная защита от перенапряжения: Требует дополнительной защиты в случае резких скачков напряжения.
• Ограничение по максимальному напряжению: Входное напряжение не должно превышать 36 В.

Типовое использование

• Коммерческое оборудование ITE
• Полевые приборы
• Промышленные автоматизации
• Телекоммуникационные системы
• ЖК-панели и другие потребительские устройства

Рекомендации по применению

• Используйте дополнительную фильтрацию на входе и выходе для минимизации электромагнитных помех (EMI).
• Следуйте рекомендациям по теплоотведению, обеспечивая адекватное охлаждение для работы при высоких токах.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Количество выходов: 1
• Входное напряжение (мин.): 6 В
• Входное напряжение (макс.): 36 В
• Выходное напряжение: 0.8 В ~ 6 В
• Максимальный выходной ток: 10 А
• Применение: ITE (коммерческое оборудование)
• КПД: До 93%
• Температурный диапазон работы: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж
• Корпус / упаковка: TO-PMOD-11, Power Module
• Размеры: 15.0 мм x 15.0 мм x 5.9 мм

Возможные аналоги

• LMZ22010TZE/NOPB: Аналогичный конвертер с похожими характеристиками.
• LM22675QMR-5.0/NOPB: Понижающий DC-DC конвертер с регулируемым выходом.

Использование LMZ23610TZE/NOPB от Texas Instruments позволит создать надежные и эффективные решения для широкого спектра применений благодаря его высокой производительности и компактным размерам.
