LMZ23608EVAL/NOPB

LMZ23608EVAL/NOPB от Texas Instruments

Общее описание

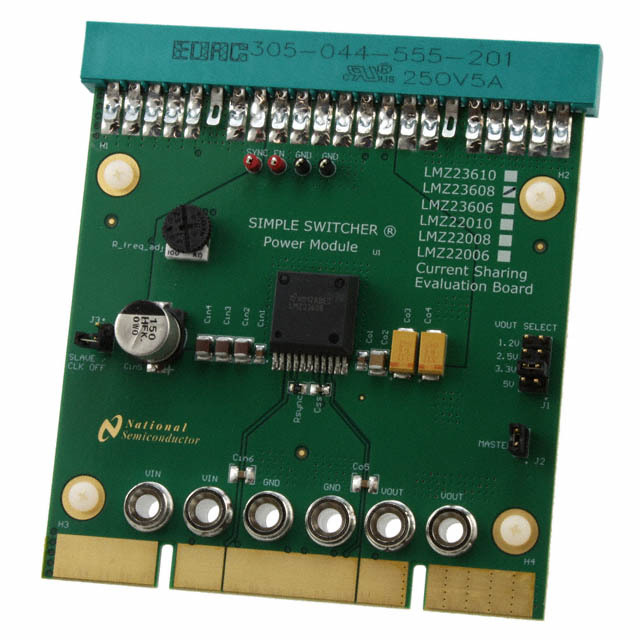

LMZ23608EVAL/NOPB — отладочная плата для анализа и тестирования функциональных возможностей модулей понижающего преобразователя DC-DC LMZ23608 от Texas Instruments. Этот модуль SIMPLE SWITCHER® интегрирует контроллер, силовые полевые транзисторы MOSFET, катушку индуктивности и другие пассивные компоненты для обеспечения высокоэффективного и простого в использовании решения по питанию.

Преимущества

• Высокая эффективность до 97% за счет интеграции компонент сверхнизкого сопротивления.
• Широкий диапазон входного напряжения от 6 В до 36 В, подходит для различных приложений.
• Компактный размер и минимальная необходимость в дополнительных внешних компонентах упрощают проектирование и интеграцию.
• Защита от перенапряжения, перегрева и перегрузки по току для надежной работы.

Недостатки

• Ограничение по выходному току до 8А, что может быть недостаточно в некоторых высокомощных приложениях.
• Относительно высокий уровень выходного шума, требующий дополнительных конденсаторов фильтрации в чувствительных приложениях.

Типовое использование

• Системы с пониженным подавлением и контроле напряжения, включая промышленные и медицинские приборы.
• Компьютерные и серверные системы.
• Телекоммуникационное оборудование.
• Системы управления двигателем и силовые модули.

Рекомендации по применению

• Для достижения максимальной эффективности и снижения уровня шума рекомендуется использовать высокочастотные керамические конденсаторы.
• Обеспечьте адекватное тепловое управление за счет надлежащего теплоотвода и вентиляции.
• Строго следуйте рекомендациям по компоновке печатной платы (PCB), приведенным в документации производителя, для минимизации электромагнитных помех.

Основные технические характеристики

• Входное напряжение: 6 В ~ 36 В
• Выходное напряжение: 1.2 В, 2.5 В, 3.3 В, 5 В
• Выходной ток: До 8А
• Тип регулятора: Buck (понижающий)
• Тип платы: Полностью оснащенная (Fully Populated Board)
• Частота переключения: Зависит от конфигурации (см. документацию)
• Используемая ИС / часть: LMZ23608

Возможные аналоги

• [LMZ22008EVAL/NOPB](https://www.ti.com/store/ti/en/p/product/?p=LMZ22008EVAL/NOPB) – аналогичный модуль для низковольтных приложений с входным напряжением до 20 В.
• [LMZ31710EVM-001](https://www.ti.com/store/ti/en/p/product/?p=LMZ31710EVM-001) – высокоэффективный понижающий регулятор до 10А.

Заключение

LMZ23608EVAL/NOPB — это мощный инструмент для инженеров, ищущих простое и эффективное решение для снижения напряжения. Оценочная плата позволяет быстро настроить и протестировать различные конфигурации, что значительно ускоряет процесс проектирования и внедрения в производственные системы.
