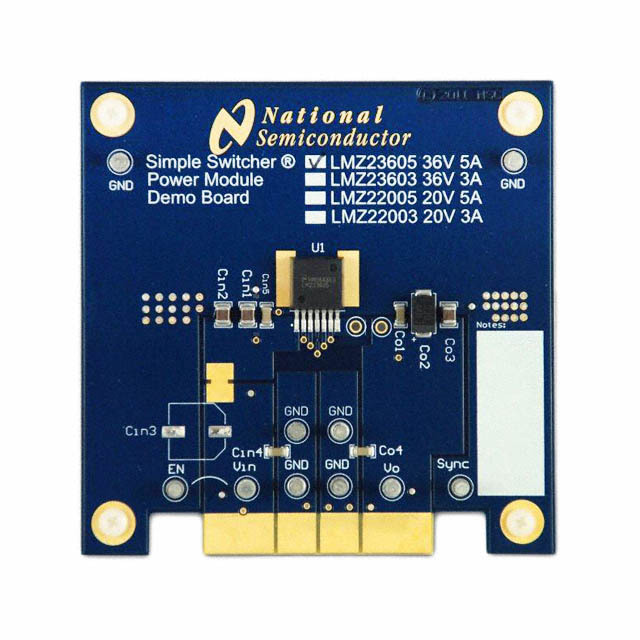

Демо-плата LMZ23605DEMO/NOPB от Texas Instruments

Общее описание

LMZ23605DEMO/NOPB — это демонстрационная плата для оценки работы DC/DC-преобразователя LMZ23605 SIMPLE SWITCHER® производства компании Texas Instruments. Плата предназначена для преобразования входного напряжения в стабильное пониженное выходное напряжение, обеспечивая высокую эффективность и компактность решения.

Преимущества

• Высокая эффективность: Преобразователь обладает высоким КПД, что позволяет минимизировать потери энергии и уменьшить тепловыделение.
• Широкий диапазон входных напряжений: Плата поддерживает входное напряжение в диапазоне от 6 В до 36 В, что делает её универсальной для различных источников питания.
• Компактные размеры: Плата имеет небольшие размеры, что позволяет легко интегрировать её в существующие системы.
• Простота использования: Полностью собранная и протестированная плата, готовая к непосредственному использованию.

Недостатки

• Ограниченная выходная мощность: Выходной ток ограничен 5 А, что может быть недостаточным для приложений с более высоким потреблением тока.
• Требует дополнительного охлаждения: При максимальных нагрузках может потребоваться дополнительное охлаждение для поддержания стабильной работы.

Типовое использование

• Питание микроконтроллеров и других цифровых схем
• Преобразователи для телекоммуникационного оборудования
• Промышленные системы автоматизации
• Приложения с батарейным питанием

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах допустимого диапазона (6 В – 36 В)
• Не превышайте максимальный выходной ток 5 А
• При высоких нагрузках обеспечьте дополнительное охлаждение для предотвращения перегрева компонентов

Основные технические характеристики

• Входное напряжение: 6 В – 36 В
• Выходное напряжение: 3.3 В (регулируемое)
• Максимальный выходной ток: 5 А
• Топология регулятора: Buck (понижающий)
• Частота переключения: 650 кГц – 950 кГц
• Тип преобразователя: Ненавязанный (Non-Isolated)
• Размеры платы: Компактные, подходит для интеграции в различные системы

Возможные аналоги

• LMZ22005: Похожий DC/DC-преобразователь с аналогичными характеристиками, но меньшим диапазоном входных напряжений
• LM22675: Альтернативный преобразователь от Texas Instruments с аналогичным выходным током и входным напряжением
• LTM8053 от Analog Devices: Мощный DC/DC-преобразователь с аналогичной архитектурой и характеристиками

Эта демонстрационная плата позволит вам быстро и легко оценить возможности преобразователя LMZ23605 и использовать его в ваших проектах для создания высокоэффективных источников питания.
