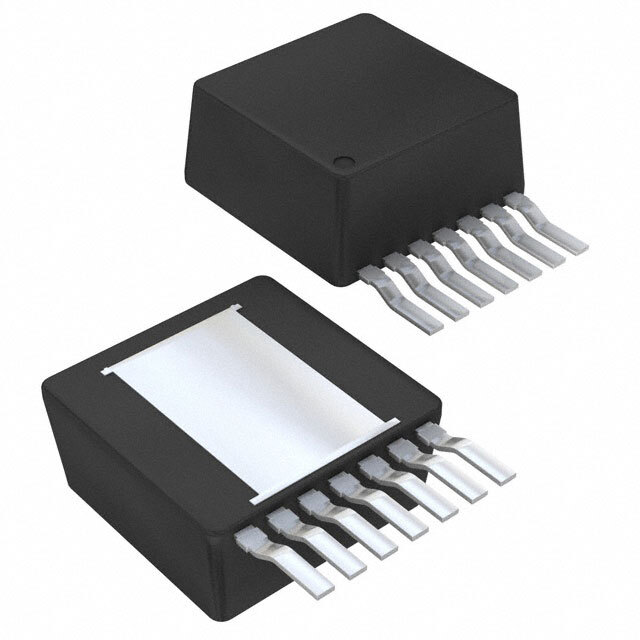

LMZ23603TZE/NOPB

LMZ23603TZE/NOPB от Texas Instruments

Общее описание

LMZ23603TZE/NOPB – это высокоэффективный DC-DC конвертер от компании Texas Instruments с одним выходом, обеспечивающий стабилизированное низковольтное питание от уровня до 6 В. Этот модуль сочетает в себе простой в использовании интерфейс с превосходной производительностью и надежностью, что делает его идеальным выбором для широкого спектра применений в промышленных и коммерческих устройствах.

Преимущества

• Высокая эффективность: КПД до 92%, что способствует снижению потерь энергии.
• Широкий диапазон входных напряжений: от 6 В до 36 В.
• Компактный размер: подходит для ограниченных по пространству приложений.
• Простота в использовании: интегрированный модуль, минимизирующий количество внешних компонентов.
• Защита: встроенные функции защиты от перенапряжения, перегрузки по току и перегрева.

Недостатки

• Относительно высокая цена: по сравнению с некоторыми аналогами.
• Ограниченная мощность: максимальный выходной ток 3 А может быть недостаточен для более мощных приложений.

Типовое использование

• Промышленные контроллеры
• Телекоммуникационные устройства
• Медицинское оборудование
• Промышленная автоматика
• Системы распределенного питания

Рекомендации по применению

• Теплоотвод: для обеспечения стабильной работы при высоких токах и температурах рекомендуется использовать соответствующий теплоотвод.
• Фильтрация входного и выходного напряжения: использование соответствующих фильтров для минимизации шумов и скачков напряжения.
• Проверка компонентной совместимости: обеспечение правильного выбора пассивных компонентов для максимальной эффективности и надежности.

Основные технические характеристики

• Тип: Неизолированный модуль Point of Load
• Количество выходов: 1
• Входное напряжение (мин.): 6 В
• Входное напряжение (макс.): 36 В
• Выходное напряжение: 0.8 ~ 6 В
• Максимальный выходной ток: 3 А
• Температура эксплуатации: от -40°C до +125°C
• Коэффициент полезного действия: до 92%
• Монтаж: Поверхностный монтаж
• Корпус: TO-PMOD-7, Power Module
• Размеры: 10.2 мм x 9.9 мм x 4.6 мм

Возможные аналоги

• LMZ12003 от Texas Instruments
• R-78C3.3-1.0 от Recom Power
• LTM8052 от Analog Devices

LMZ23603TZE/NOPB – это отличный выбор для применения в различных электронных устройствах, требующих надежного и эффективного преобразования постоянного тока.
