LMZ23603EVAL/NOPB

LMZ23603EVAL/NOPB от Texas Instruments

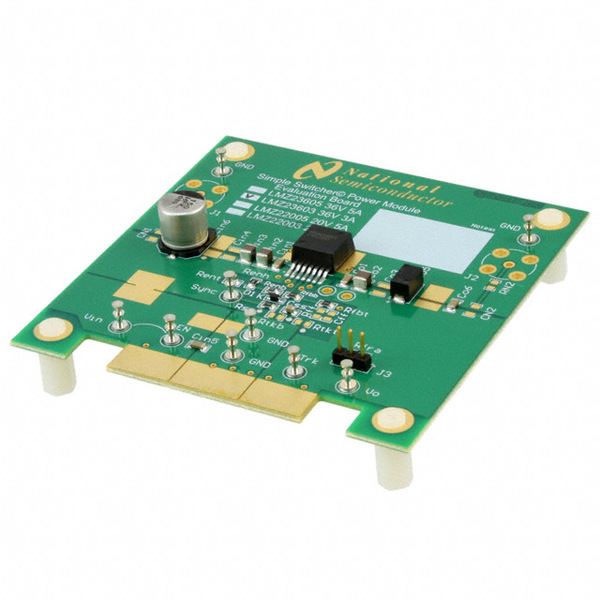

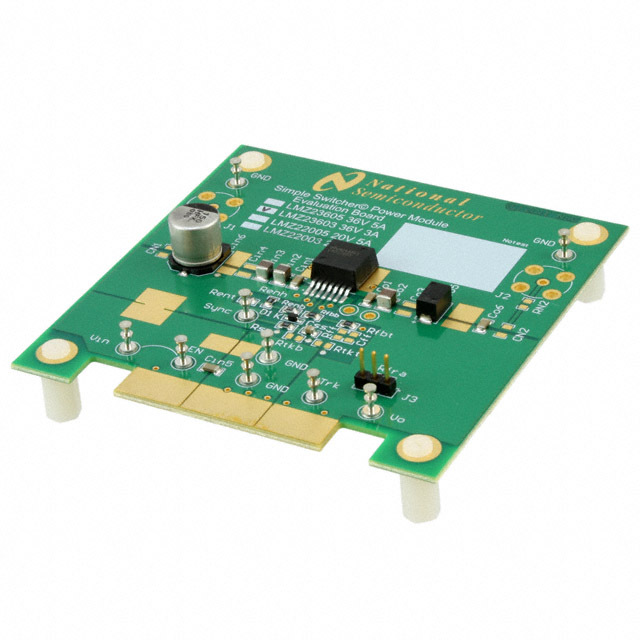

Общее описание: Плата оценки LMZ23603EVAL/NOPB предназначена для демонстрации возможностей и характеристик понижающего DC-DC преобразователя LMZ23603 от компании Texas Instruments. Данный модуль является частью семейства SIMPLE SWITCHER®, что обеспечивает высокую производительность и простоту использования.

Преимущества:

• Высокая эффективность до 95%
• Широкий диапазон входных напряжений от 6В до 36В
• Плотная интеграция компонентов, что сокращает размеры готового изделия
• Смягчение электромагнитных помех благодаря встроенным фильтрам

Недостатки:

• Ограниченная выходная мощность до 3А, что может быть недостаточно для более мощных систем
• Поддерживает только понижающий (buck) режим, манипуляции с повышением напряжения невозможны

Типовое использование:

• Преобразователи питания для промышленных и автомобильных приложений
• Электропитание для систем на базе микроконтроллеров и процессоров
• Питание для медицинских и телекоммуникационных устройств

Рекомендации по применению:

• Следует учитывать требования по тепловому режиму работы, так как при высоких токах преобразователь может выделять значительное количество тепла.
• При проектировании финального устройства на основе LMZ23603, рекомендуется использовать качественные керамические конденсаторы для входных и выходных фильтров.

Основные технические характеристики:

• Напряжение входа: 6В - 36В
• Напряжение выхода: 3.3В
• Максимальный выходной ток: 3А
• Частота переключения: 812kГц
• Тип регулятора: Понижающий (Buck)
• Плата: Полностью собранная и готовая к использованию

Возможные аналоги:

• LM22673 от Texas Instruments
• LTM8023 от Analog Devices
• LT8610 от Analog Devices

С помощью данной платы вы сможете быстро и эффективно оценить возможности и производительность преобразователя LMZ23603 в ваших проектах.
