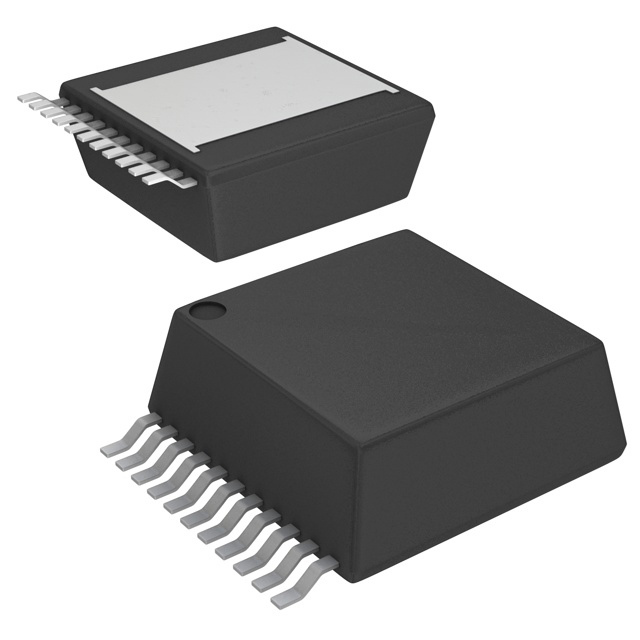

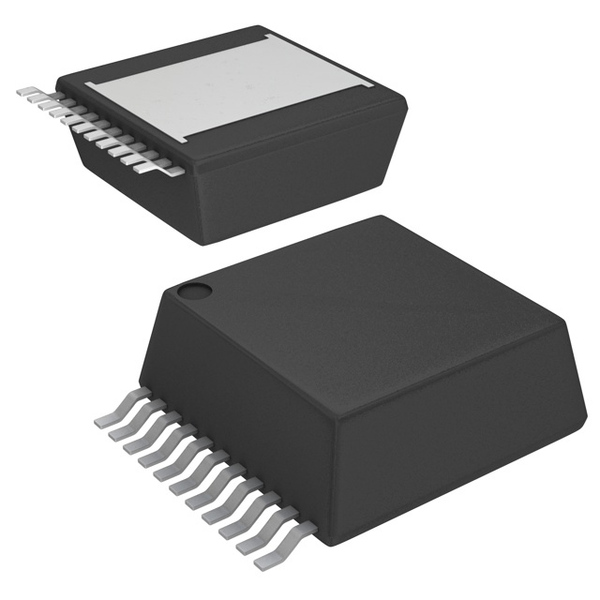

LMZ22010TZE/NOPB

Описание для LMZ22010TZE/NOPB от Texas Instruments

Общее описание:

LMZ22010TZE/NOPB представляет собой модуль DC-DC понижающего преобразователя с несинхронной коммутацией от Texas Instruments. Этот преобразователь предназначен для обеспечения стабильного напряжения питания для различных электронных устройств и систем, с диапазоном выходного напряжения от 0.8V до 6V и максимальной выходной мощности до 10A. Он идеально подходит для применения в коммерческих информационных технологиях (ITE) и других областях.

Преимущества:

• Высокая эффективность: До 92%, что позволяет минимизировать потери энергии и улучшить тепловую производительность.
• Широкий диапазон входного напряжения: От 6V до 20V, что делает его универсальным для различных источников питания.
• Компактный дизайн: Размеры 15.0мм x 15.0мм x 5.9мм позволяют легко интегрировать модуль в ограниченные пространства.
• Высокая устойчивость к перегреву: Диапазон рабочих температур от -40°C до 125°C.

Недостатки:

• Нет встроенной защиты от перегрузки по току, что требует дополнительных схем для обеспечения полной защиты системы.
• Относительно высокая стоимость по сравнению с другими менее мощными модулями.

Типовое использование:

• Питание микроконтроллеров и цифровых схем.
• Системы автоматизации и управления.
• Приборы и устройства в сфере информационных технологий.
• Порты питания для периферийных устройств и компонентов.

Рекомендации по применению:

• Конденсаторы на входе и выходе: Рекомендуется использовать конденсаторы для фильтрации шумов и пульсаций.
• Тепловой дизайн: Учитывайте тепловое рассеяние, используйте радиаторы или активное охлаждение при необходимости.
• Защита от короткого замыкания: Добавьте схемы защиты для минимизации рисков повреждений.

Основные технические характеристики:

• Входное напряжение: 6V ~ 20V
• Выходное напряжение: 0.8V ~ 6V
• Максимальный выходной ток: 10A
• Эффективность: До 92%
• Диапазон рабочих температур: -40°C ~ 125°C
• Тип корпуса: TO-PMOD-11, Power Module
• Размеры: 15.0мм x 15.0мм x 5.9мм

Возможные аналоги:

• LMZ12010: Аналог от Texas Instruments с похожими характеристиками, но с меньшим диапазоном входного напряжения.
• LTM4616 от Analog Devices: Альтернативный модуль с двумя выходами и возможностью установки более сложных конфигураций.
• V78XX-1000 от RECOM Power: Альтернативный модуль с фиксированным выходным напряжением.

Это описание поможет вам лучше понять свойства и возможности LMZ22010TZE/NOPB, а также выбрать правильный компонент для вашего проекта.
