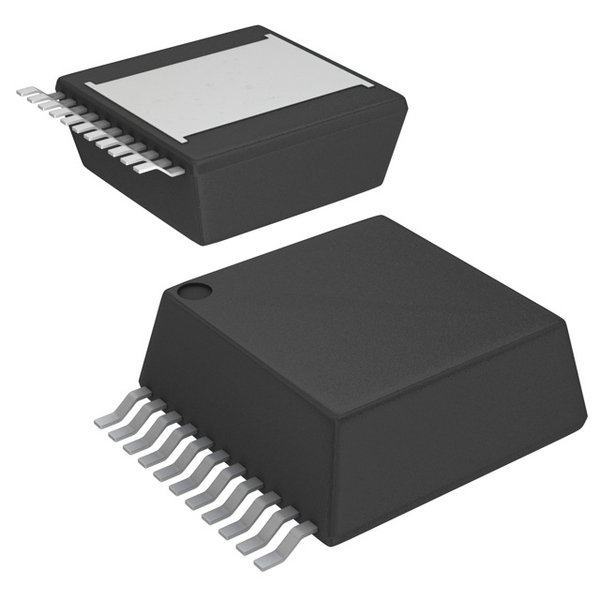

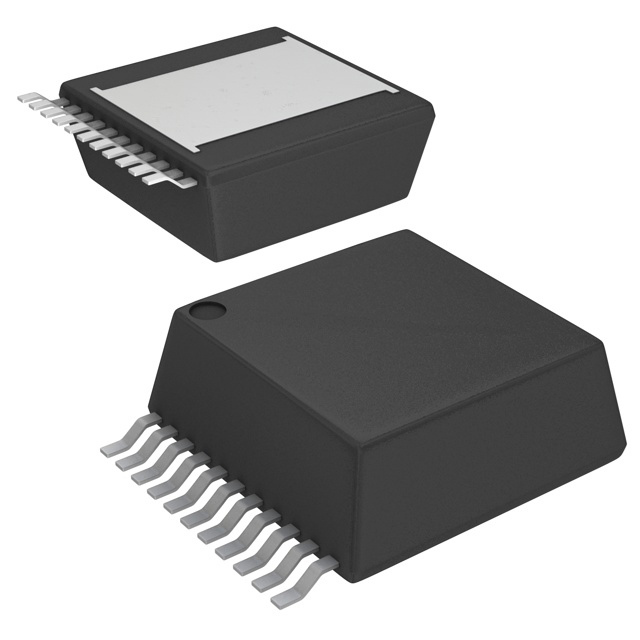

LMZ22008TZ/NOPB

LMZ22008TZ/NOPB от Texas Instruments

Общее описание

LMZ22008TZ/NOPB — это интегрированный DC-DC преобразователь от компании Texas Instruments, принадлежащий к семейству SIMPLE SWITCHER®. Он представляет собой понижающий (Buck) преобразователь с модульной конструкцией, обеспечивающий стабилизированное выходное напряжение при входных напряжениях в диапазоне от 6 до 20 В. Высокая эффективность и компактный размер делают этот модуль идеальным решением для различных промышленных и коммерческих приложений.

Преимущества

• Высокая эффективность до 92%: снижает тепловыделение и повышает надежность работы системы.
• Широкий диапазон входных напряжений (6-20 В): подходит для различных источников питания.
• Компактный размер: 15.0 мм x 15.0 мм x 5.9 мм.
• Простота использования: встроенные компоненты минимизируют количество внешних компонентов и облегчают процесс проектирования.
• Широкий диапазон рабочих температур: от -40°C до 125°C, что позволяет использовать модуль в различных условиях окружающей среды.
• Защита от пониженного входного напряжения (UVLO): дополнительно обеспечивает надежность работы.

Недостатки

• Стоимость: как интегрированный модуль, LMZ22008TZ/NOPB может быть дороже решений на дискретных компонентах.
• Выходной ток ограничен 8 А: для приложений с большими токами потребуется найти другие решения или использовать параллельные модули.

Типовое использование

• Источники питания для бытовой электроники и промышленных устройств.
• Регуляторы напряжения для систем автоматики и управления.
• Компьютерные системы и телекоммуникационное оборудование.

Рекомендации по применению

• Печатная плата: тщательно продуманный дизайн печатной платы (PCB) необходим для обеспечения оптимального теплового режима и минимизации электромагнитных помех (EMI).
• Охлаждение: для приложений с высокими выходными токами может потребоваться дополнительное охлаждение, чтобы предотвратить перегрев.

Основные технические характеристики

• Входное напряжение: 6 В - 20 В
• Выходное напряжение: 0.8 В - 6 В
• Максимальный выходной ток: 8 А
• Эффективность: до 92%
• Рабочая температура: от -40°C до 125°C
• Габариты: 15.0 мм x 15.0 мм x 5.9 мм
• Защита от пониженного входного напряжения: UVLO

Возможные аналоги

• LMZ22010: аналогичный модуль с максимальным выходным током 10 А.
• LMZ31710: более мощный модуль с входным напряжением до 36 В и выходным током до 10 А.
• LMZ14203: менее мощный модуль с выходным током до 3 А для приложений с менее требовательными нагрузками.

Заключение

LMZ22008TZ/NOPB — это высокоэффективный и компактный DC-DC преобразователь, идеально подходящий для широкого спектра приложений. Его высокая интеграция и простота использования позволяют существенно упростить процесс проектирования и повысить надежность готового изделия.
