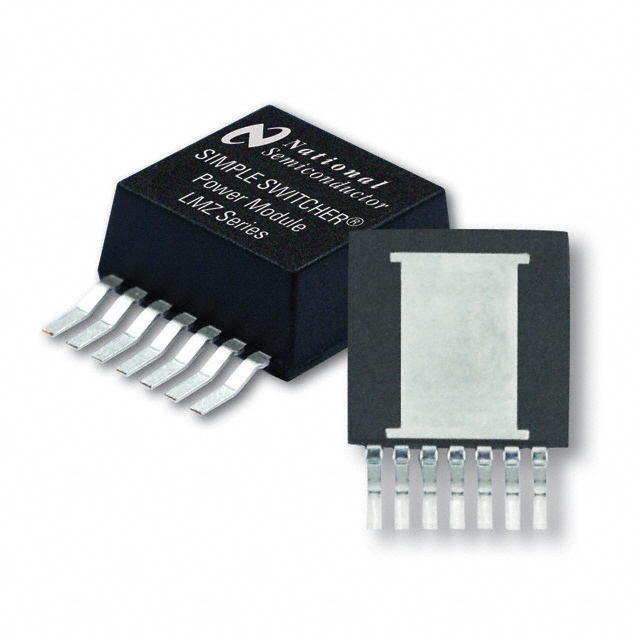

LMZ22005TZE/NOPB

LMZ22005TZE/NOPB От Texas Instruments

Общее описание

LMZ22005TZE/NOPB — это мощный и эффективный DC-DC преобразователь от компании Texas Instruments, предназначенный для работы в качестве модуля питания на плате (POL). Этот компонент обеспечивает стабильное выходное напряжение в диапазоне от 0.8 до 6 В при максимальном выходном токе 5 А. Он спроектирован для работы с входным напряжением от 6 до 20 В и обладает высокой эффективностью до 92%.

Преимущества

• Высокая эффективность: до 92%, что снижает потери энергии и тепловыделение.
• Широкий диапазон входных напряжений: от 6 до 20 В, что делает его универсальным для различных приложений.
• Компактный размер: модуль в корпусе TO-PMOD-7, удобен для поверхностного монтажа.
• Широкий температурный диапазон: от -40°C до +125°C, позволяет использовать в суровых условиях.

Недостатки

• Максимальная выходная мощность ограничена 5 А, что может быть недостаточным для высокомощных приложений.

Типовое использование

• Питание микроконтроллеров и других цифровых схем
• Промышленные системы управления процессами
• Телекоммуникационное оборудование
• Портативные устройства и инструменты
• Медицинское оборудование

Рекомендации по применению

Рекомендовано использовать LMZ22005TZE/NOPB в тех устройствах, где важно обеспечить стабильное и низковольтное питание на ограниченном пространстве. При проектировании обязательно учитывать условия тепловыделения и предусмотреть адекватное охлаждение.

Основные технические характеристики

• Тип: Невыделенный модуль PoL
• Количество выходов: 1
• Входное напряжение (мин): 6 В
• Входное напряжение (макс): 20 В
• Выходное напряжение: 0.8 ~ 6 В
• Максимальный выходной ток: 5 А
• КПД: до 92%
• Рабочая температура: -40°C ~ +125°C
• Тип монтажа: Поверхностный
• Корпус/Кейс: TO-PMOD-7
• Размеры: 10.2 мм x 9.9 мм x 4.6 мм

Возможные аналоги

• LMZ12003 от Texas Instruments: для приложений с более низким выходным током (до 3А)
• LTM8025 от Analog Devices: аналогичный диапазон входного и выходного напряжения, но в другом корпусе.

Заключение

LMZ22005TZE/NOPB от Texas Instruments является высокоэффективным и компактным решением для проектов, требующих стабильное и низковольтное питание. Благодаря легкости в монтаже и универсальности использования, этот модуль может стать ключевым элементом в различных электронных устройствах.
