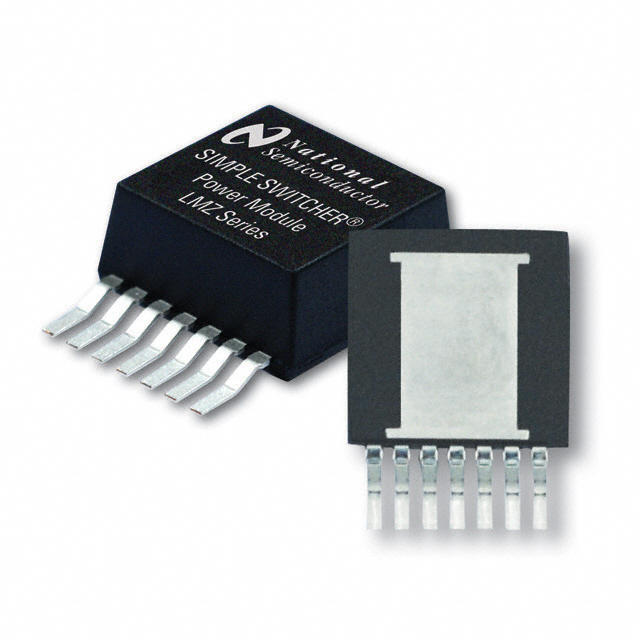

LMZ22003TZ/NOPB

LMZ22003TZ/NOPB от Texas Instruments

Общее описание

Модель LMZ22003TZ/NOPB от Texas Instruments представляет собой модуль DC-DC понижающего преобразователя, не требующий изоляции, с одним выходом и поддерживающий диапазон входного напряжения от 6 В до 20 В. Модуль способен обеспечить выходное напряжение в диапазоне от 0,8 В до 6 В с максимальной выходной силой тока 3 А. Это решение принадлежит к семейству продуктов SIMPLE SWITCHER®, специально разработанных для обеспечения высокоэффективных и компактных преобразовательных схем.

Преимущества

• Простота использования: интегрированные компоненты и минимальные внешние требования позволяют разработчикам быстро внедрять решения.
• Высокая эффективность: уровень эффективности до 92%, что снижает потери энергии и повышает надежность системы.
• Компактные размеры: небольшие габариты корпуса (10.2 мм x 9.9 мм x 4.6 мм) способствуют экономии пространства на плате.
• Широкий диапазон выходного напряжения: позволят использовать модуль в различных приложениях с разнообразными требованиями к выходному напряжению.
• Температурная стойкость: работает в температурном диапазоне от -40°C до +125°C, что обеспечивает эксплуатацию в разнообразных условиях.

Недостатки

• Требует правильного охлаждения: для обеспечения длительной работы на максимальной нагрузке требуется соблюдение тепловых режимов.
• Ограниченный ток выхода: максимальный ток составляет 3 А, что может быть недостаточно для некоторых приложений.

Типовое использование

• Промышленные и коммерческие устройства, требующие стабильного источника питания с высоким КПД.
• Встраиваемые системы.
• Медицинское оборудование.
• Автомобильная электроника.

Рекомендации по применению

• Установка на плату: рекомендуется строго соблюдать рекомендации по монтаже и разводке платы для достижения максимальной эффективности и надежности.
• Охлаждение: использование дополнительных радиаторов или улучшенной теплоотдачи поможет избежать перегрева модуля при максимальной нагрузке.
• Фильтрация на входе и выходе: применение дополнительных фильтров для сглаживания пульсаций и шумов.

Основные технические характеристики

• Входное напряжение: от 6 В до 20 В
• Выходное напряжение: от 0,8 В до 6 В
• Максимальная выходная сила тока: 3 А
• Эффективность: до 92%
• Рабочая температура: от -40°C до +125°C
• Корпус: TO-PMOD-7, поверхностного монтажа
• Размеры: 10.2 мм x 9.9 мм x 4.6 мм

Возможные аналоги

• LMZ12003 от Texas Instruments: схожий по характеристикам модуль, обеспечивающий до 3 А выходного тока.
• MP2227 от MPS (Monolithic Power Systems): высокоэффективный синхронный понижающий преобразователь с выходным током до 3 А.
• LTM4622 от Analog Devices: двойной модуль понижающего преобразователя, обеспечивающий до 2,5 А на канал.

Модуль LMZ22003TZ/NOPB является отличным выбором для разработчиков, стремящихся к высокой эффективности и надежности в своих проектах.
