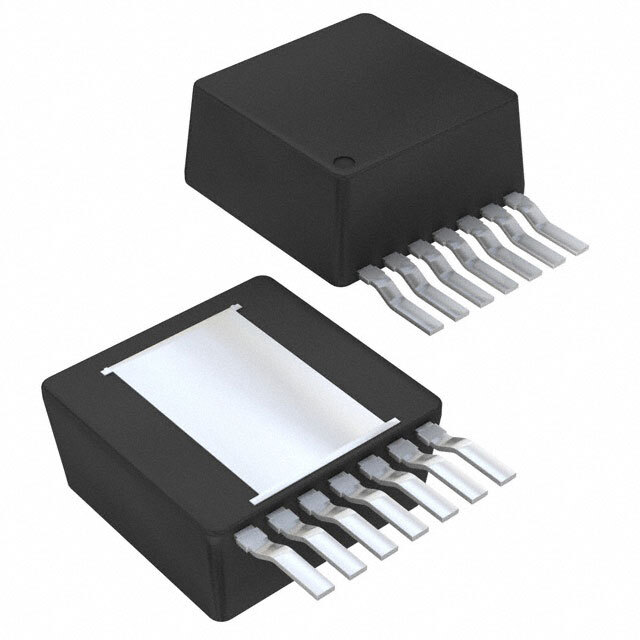

LMZ14202HTZE/NOPB

LMZ14202HTZE/NOPB - Преобразователь напряжения от Texas Instruments

Общее описание

LMZ14202HTZE/NOPB – это гибкий понижающий (Buck) преобразователь постоянного тока, предназначенный для монтажа на печатную плату. Он представляет собой модуль из серии SIMPLE SWITCHER® и предлагает широкий диапазон входных и выходных напряжений, что делает его отличным выбором для различных приложений.

Преимущества

• Высокая эффективность: До 97%, что снижает тепловыделение и повышает энергетическую эффективность.
• Интегрированные компоненты: Встроенный индуктивный элемент позволяет уменьшить количество внешних компонентов и сократить место на плате.
• Широкий диапазон входных напряжений: От 6 В до 42 В, что обеспечивает гибкость использования с различными источниками питания.
• Простота настройки: Возможность простой конфигурации выходного напряжения в диапазоне от 5 В до 30 В.

Недостатки

• Ограничение по току: Максимальный выходной ток составляет 2 А, что может быть недостаточно для приложений с высокими потребностями в мощности.
• Монтаж на печатную плату: Требуется особое внимание к тепловому проектированию и отводу тепла.

Типовое использование

• Приложения для информационных технологий и коммерческой электроники.
• Стабилизированные источники питания для микроконтроллеров и периферийных устройств.
• Промышленные системы автоматики и управления.

Рекомендации по применению

• Обеспечьте хороший теплоотвод для поддержания оптимальной работы модуля.
• Разместите фильтрующие конденсаторы как можно ближе к выводам питания для минимизации пульсаций и шумов.
• Проверьте соответствие входного напряжения допустимому диапазону от 6 В до 42 В.

Основные технические характеристики

• Тип: Преобразователь DC-DC, модуль питания
• Количество выходов: 1
• Входное напряжение (мин.): 6 В
• Входное напряжение (макс.): 42 В
• Выходное напряжение: 5 ~ 30 В
• Максимальный выходной ток: 2 А
• КПД: До 97%
• Температурный диапазон: -40°C ~ 125°C
• Монтаж: Поверхностный монтаж
• Корпус: TO-PMOD-7
• Размеры: 10.2 мм x 9.9 мм x 4.6 мм (0.40" x 0.39" x 0.18")

Возможные аналоги

• LMZ14203HTZ/NOPB – для приложений с более высоким током до 3 А.
• LMZ12002TZ/NOPB – для пониженных требований по входному напряжению (до 20 В).

Этот модуль является отличным выбором для разработчиков, которым требуется надежный и эффективный DC-DC преобразователь с минимальным количеством внешних компонентов и гибкими настройками.
