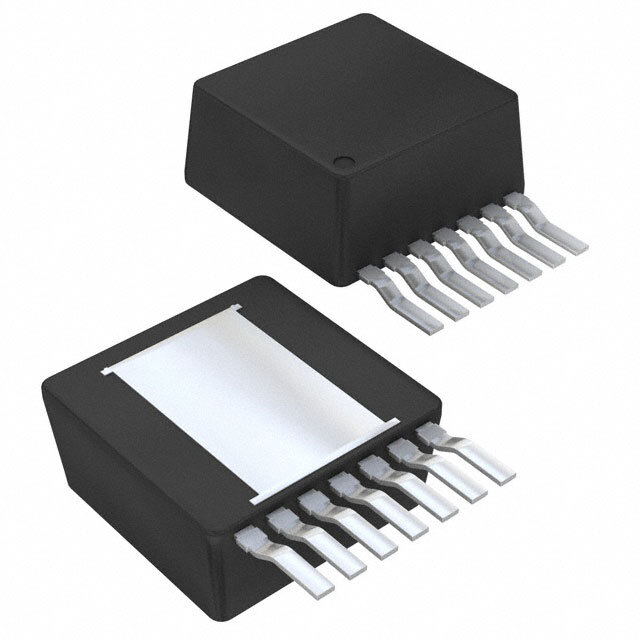

LMZ14202EXTTZE/NOPB

LMZ14202EXTTZE/NOPB от Texas Instruments

Общее описание

LMZ14202EXTTZE/NOPB – это мощный и надежный DC-DC преобразователь, разработанный компанией Texas Instruments. Этот модуль, являющийся частью семейства SIMPLE SWITCHER®, обеспечивает высокоэффективное преобразование напряжения в компактном и удобном для монтажа корпусе. Он предназначен для коммерческих и промышленных применений, требующих стабильного выходного напряжения и высокой плотности мощности.

Преимущества

• Высокий КПД: достигает до 90%, что снижает тепловыделение и улучшает энергопотребление.
• Широкий диапазон входного напряжения: от 6 В до 42 В, что позволяет использовать модуль в различных системах электропитания.
• Компактный корпус: TO-PMOD-7, удобный для поверхностного монтажа, экономит место на печатной плате.
• Надежность: Рабочий температурный диапазон от -55°C до +125°C обеспечивает стабильную работу в суровых условиях.

Недостатки

• Максимальный выходной ток: ограничен 2 А, что может быть недостаточно для некоторых высокомощных приложений.

Типовое использование

• Промышленные системы автоматизации
• Телекоммуникационное оборудование
• Системы видеонаблюдения
• Медицинские приборы
• Бытовая электроника

Рекомендации по применению

• Используйте надежное экранирование и заземление для минимизации электромагнитных помех.
• Подбирайте выходные конденсаторы с соответствующим номиналом для обеспечения стабильного выхода.
• Проверяйте условия работы модуля, чтобы избежать превышения максимальных значений тока и напряжения.

Основные технические характеристики

• Тип: не изолированный PoL модуль
• Количество выходов: 1
• Входное напряжение (мин.): 6 В
• Входное напряжение (макс.): 42 В
• Выходное напряжение: 0.8 В ~ 6 В
• Максимальный выходной ток: 2 А
• Коэффициент полезного действия: до 90%
• Температурный диапазон: от -55°C до +125°C
• Корпус: TO-PMOD-7 (10.2 мм x 9.9 мм x 4.6 мм)
• Особенности: UVLO, Enable, Active High

Возможные аналоги

• LMZ14203 от Texas Instruments – аналогичный DC-DC преобразователь с аналогичными характеристиками, но с максимальным выходным током 3 А.
• LMZ12002 от Texas Instruments – аналогичный по характеристикам модуль, но для более низких входных напряжений.

Заключение

LMZ14202EXTTZE/NOPB – это надежное и эффективное решение для широкого спектра применений, обеспечивающее стабильное и регулируемое выходное напряжение. Благодаря широкому диапазону входных напряжений и высокой эффективности, этот модуль подходит для различных отраслей промышленности и коммерческих приложений.
