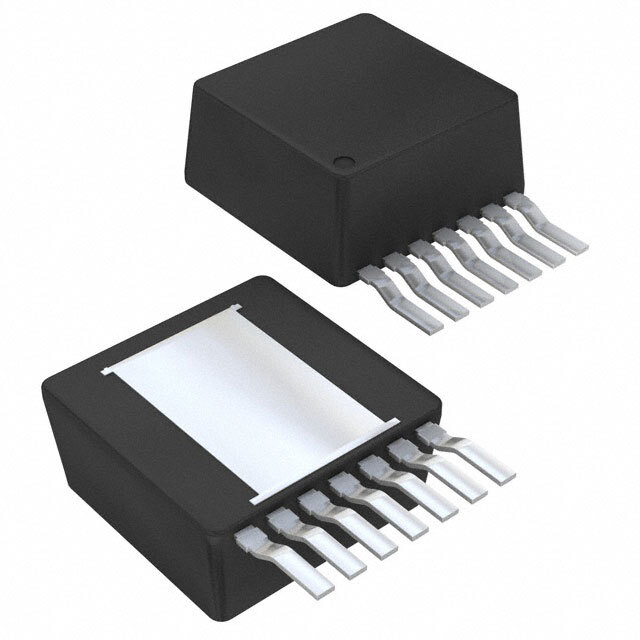

LMZ14202EXTTZ/NOPB

DC-DC Конвертер LMZ14202EXTTZ/NOPB от Texas Instruments

Общее описание

LMZ14202EXTTZ/NOPB – это высокоэффективный пониженный (step-down) модуль DC-DC конвертера, предназначенный для преобразования напряжения питания на уровнях от 6 до 42 В постоянного тока. В устройстве используется прогрессивная технология SIMPLE SWITCHER®, которая обеспечивает стабильную работу при минимуме внешних компонентов. Он идеально подходит для широкого спектра применений, включая промышленное и коммерческое оборудование, телекоммуникации, а также медицинские устройства.

Преимущества

• Высокая эффективность до 90%, что позволяет минимизировать тепловыделение.
• Широкий диапазон входных напряжений (от 6 до 42 В), что обеспечивает гибкость применения.
• Компактный корпус TO-PMOD-7 (10.2 мм x 9.9 мм x 4.6 мм), облегчающий монтаж и экономящий место на плате.
• Интегрированные функции защиты, включающие защиту от перенапряжения (UVLO), перегрева и перезагрузки.
• Выходное напряжение от 0.8 до 6 В, подходящее для множества приложений.

Недостатки

• Ограничение по выходному току до 2 А, что может быть недостаточно для мощных приложений.
• Температурные ограничения – работа в диапазоне температур от -40°C до 125°C, что может требовать дополнительных мер охлаждения в экстремальных условиях.

Типовое использование

• Промышленные системы автоматизации и управления
• Медицинское оборудование
• Телекоммуникации
• Компьютерная периферия
• Источники питания различных устройств и систем

Рекомендации по применению

• Для обеспечения наиболее стабильной работы и защиты от перегрева рекомендуется использовать эффективные радиаторы или системы охлаждения.
• Соблюдайте специфицированные номиналы и диапазоны рабочих напряжений и тока для предотвращения выхода устройства из строя.
• Учитывайте параметры EMI (электромагнитные помехи) при монтаже и проектировании схем подключения.

Основные технические характеристики

• Тип конвертера: Понижающий модуль DC-DC
• Количество выходов: 1
• Входное напряжение: 6 В – 42 В
• Выходное напряжение: 0.8 В – 6 В
• Максимальный выходной ток: 2 А
• Эффективность: 90%
• Рабочий температурный диапазон: -55°C ~ 125°C
• Корпус: TO-PMOD-7

Возможные аналоги

• LMZ14203 от Texas Instruments
• LTM8023 от Analog Devices
• OKI-78SR-5/1.5-W36-C от Murata

Использование LMZ14202EXTTZ/NOPB облегчит проектирование надежных и эффективных систем электропитания, сократив количество необходимых внешних компонентов и упрощая интеграцию в ваши проекты.
