LMZ14201HTZ/NOPB

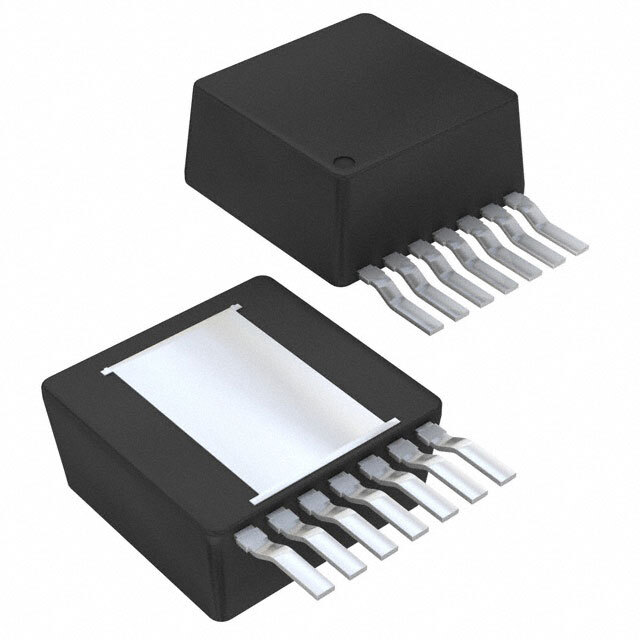

DC-DC Конвертер LMZ14201HTZ/NOPB от Texas Instruments

Общее описание

DC-DC конвертер LMZ14201HTZ/NOPB от Texas Instruments представляет собой неинтегрированный импульсный модуль пониженного напряжения. Этот конвертер позволяет легко преобразовать входное напряжение в диапазоне от 6 В до 42 В в стабильное выходное напряжение от 5 В до 30 В. Устройство обеспечивает максимальный ток нагрузки до 1 А и предназначено для использования в коммерческих и промышленных приложениях.

Преимущества

• Высокая эффективность: До 97% при оптимальных условиях работы.
• Широкий диапазон входного напряжения: 6 В - 42 В, что делает модуль универсальным.
• Компактные размеры: Модуль занимает минимальное пространство на печатной плате.
• Защита от перегрузки, перегрева, перенапряжений и короткого замыкания: Значительно повышает надежность устройств.

Недостатки

• Ограничение по максимальному току: До 1 А, что может быть недостаточным для приложений с высоким потреблением.
• Неизолированный тип: Модуль не обеспечивает гальванической развязки между входом и выходом.

Типовое использование

• Промышленные контроллеры и системы автоматизации.
• Информационно-коммуникационные системы.
• Переносные устройства и мобильные гаджеты.
• Системы питания для микроконтроллеров и периферийных устройств.

Рекомендации по применению

• Важно обеспечить хорошее отведение тепла, чтобы избежать перегрева модуля.
• Используйте входные и выходные конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) для улучшения стабильности и снижения помех.
• Обеспечьте надежное соединение и пайку модуля к печатной плате для обеспечения надежной работы.

Основные технические характеристики

• Рабочее входное напряжение: 6 В - 42 В
• Выходное напряжение: 5 В - 30 В
• Максимальный выходной ток: 1 А
• Эффективность: До 97%
• Рабочая температура: от -40°C до +125°C
• Размеры: 10.2 мм x 9.9 мм x 4.6 мм (0.40" L x 0.39" W x 0.18" H)
• Корпус: TO-PMOD-7

Возможные аналоги

• LMZ14202HTZ/NOPB (Texas Instruments) – для большего выходного тока (2 А).
• LMZ12001TZ-ADJ/NOPB (Texas Instruments) – аналогичный модуль с выходным током до 1 А, но с регулируемым напряжением.

Заключение

LMZ14201HTZ/NOPB от Texas Instruments является отличным решением для приложений, требующих компактного, надежного и высокоэффективного DC-DC преобразователя. С его широким диапазоном входного напряжения и простотой интеграции, этот модуль станет неотъемлемой частью вашей схемы питания.
