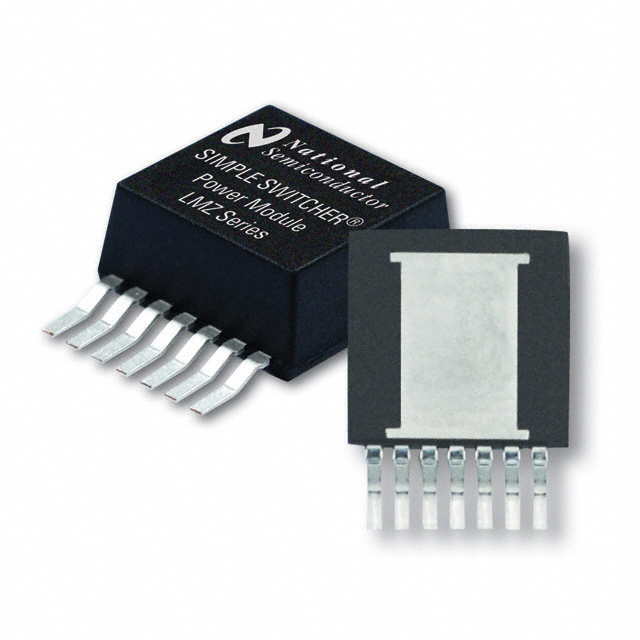

LMZ14201EXTTZE/NOPB

Описание для интернет-магазина

Компонент: LMZ14201EXTTZE/NOPB

Производитель: Texas Instruments

Общее описание

LMZ14201EXTTZE/NOPB – это высокоэффективный модуль понижающего преобразователя (DC-DC конвертер) компании Texas Instruments. Он представляет собой компонент питания, который подходит для работы в широком диапазоне входных напряжений от 6В до 42В и способен регулировать выходное напряжение в пределах от 0.8В до 6В при максимальном выходном токе 1А.

Преимущества

• Широкий диапазон входных напряжений: Поддержка 6В-42В позволяет использовать модуль в разнообразных приложениях.
• Высокая эффективность: КПД до 90%, что снижает тепловыделение и повышает энергоэффективность.
• Компактные размеры: Размеры корпуса 10.2мм x 9.9мм x 4.6мм позволяют легко интегрировать модуль в компактные устройства.
• Защита от пониженного входного напряжения (UVLO): Защищает устройство от работы при слишком низком напряжении питания.
• Простота монтажа: Поверхностный монтаж (SMD) для удобства сборки и уменьшения площади печатной платы.

Недостатки

• Максимальный выходной ток 1А: Может быть ограничением для приложений, требующих более высокой мощности.
• Температурный диапазон: Рабочая температура от -55°C до 125°C, что может быть ограничением для некоторых экстремальных сред.

Типовое использование

• Телекоммуникационные системы
• Промышленные системы управления
• Оборудование информационных технологий (ITE)
• Радиоэлектронная аппаратура
• Программируемые логические схемы (PLC) и системы управления процессами

Рекомендации по применению

• Размещение: Модуль рекомендуется размещать на печатной плате с достаточным количеством теплоотводящих площадок для эффективного рассеивания тепла.
• Конденсаторы: Использование качественных конденсаторов на входе и выходе для улучшения стабильности работы.

Основные технические характеристики

• Тип модуля: Нестабилизированный (PoL)
• Количество выходов: 1
• Входное напряжение (мин.): 6В
• Входное напряжение (макс.): 42В
• Выходное напряжение: 0.8 ~ 6В
• Максимальный выходной ток: 1А
• КПД: До 90%
• Рабочая температура: -55°C ~ 125°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: TO-PMOD-7, Power Module
• Размеры: 10.2мм x 9.9мм x 4.6мм

Возможные аналоги

• LMZ10501 от Texas Instruments
• PTN04050C от Texas Instruments
• OKI-78SR от Murata

Этот компонент идеально подойдет для различных применений, требующих стабильного и эффективного понижающего преобразователя с поддержкой широкого диапазона входных напряжений.
