LMZ14201EXTTZ/NOPB

Общее описание

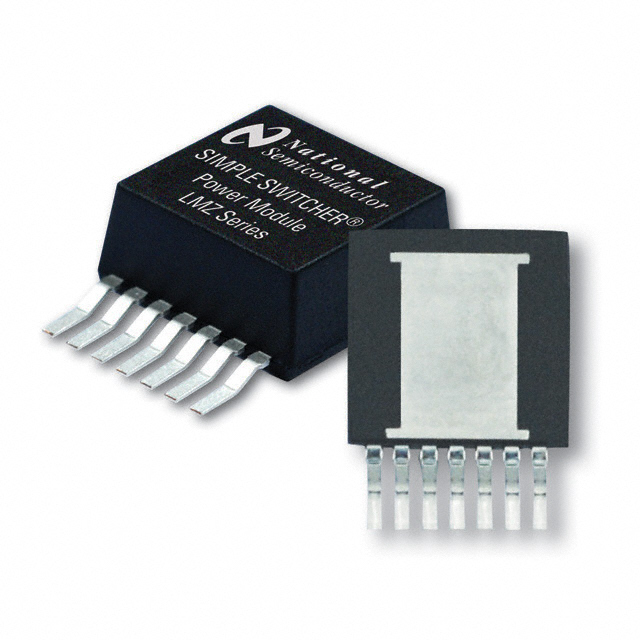

LMZ14201EXTTZ/NOPB от Texas Instruments представляет собой понижающий регулятор напряжения (DC-DC-конвертер) с фиксированной частотой переключения, интегрированный в компактный корпус TO-PMOD-7. Данный модуль предназначен для преобразования напряжений в широком диапазоне, обеспечивая выходное напряжение в диапазоне от 0.8 В до 6 В при токе до 1 А. Устройство отличается высокой эффективностью и надежностью, что делает его идеальным выбором для промышленных и коммерческих применений.

Преимущества

• Высокая эффективность: до 90%, что позволяет снизить тепловые потери и повысить эффективность системы.
• Широкий диапазон входных напряжений: от 6 В до 42 В, что обеспечивает гибкость в различных приложениях.
• Компактный размер: корпус TO-PMOD-7 с размерами 10.2 мм x 9.9 мм x 4.6 мм позволяет использовать модуль в ограниченном пространстве.
• Простота использования: внутренние защитные схемы и минимальное количество внешних компонентов упрощают разработку и сборку.

Недостатки

• Ток ограничения до 1 А: может быть недостаточным для приложений с высокими потребностями в токе.
• Неинвертирующий режим работы: ограничивает сферу применения только понижающими преобразованиями.

Типовое использование

• Проекты на базе микроконтроллеров, требующие стабилизированного питания
• Промышленные системы автоматизации и управления
• Коммерческое оборудование
• Телекоммуникационная аппаратура

Рекомендации по применению

• Используйте соответствующие внешние компоненты, такие как конденсаторы и дроссели, для оптимизации работы устройства.
• Учитывайте тепловые характеристики и установите адекватное охлаждение при необходимости.
• Обеспечьте надлежащие условия монтажа для стабильного функционирования модуля.

Основные технические характеристики

• Диапазон входных напряжений: 6 В - 42 В
• Выходное напряжение: 0.8 В - 6 В
• Максимальный выходной ток: 1 А
• КПД: до 90%
• Температурный диапазон работы: -55°C ~ 125°C
• Монтаж: поверхностный (SMD)
• Корпус: TO-PMOD-7
• Размеры: 10.2 мм x 9.9 мм x 4.6 мм
• Функции управления: включение (Enable), активный высокий уровень (Active High)

Возможные аналоги

• LMZ14201H: Аналогичный модуль с более высокими характеристиками выходного напряжения.
• LMZ12001: Версия с 20В максимальным входным напряжением.
• LMZ14203: Версия с максимальным выходным током до 3 А для приложений с большими потребностями.

LMZ14201EXTTZ/NOPB от Texas Instruments — это надежный и эффективный выбор для разработки систем питания с широким диапазоном входных напряжений и выходными характеристиками, удовлетворяющими большинство промышленных и коммерческих требований.
