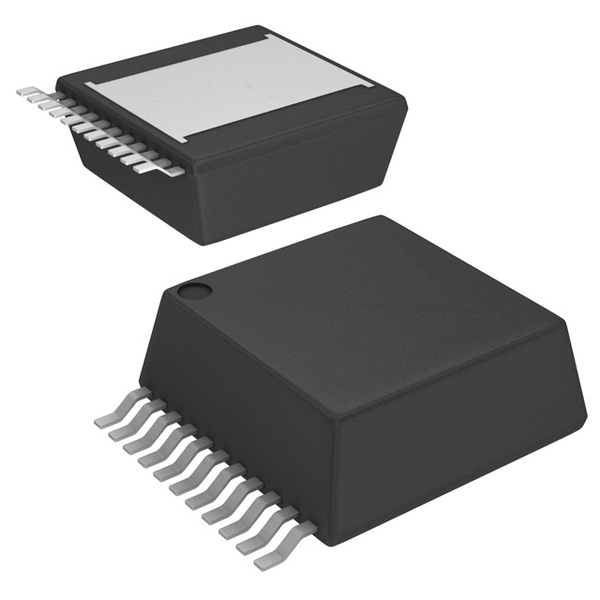

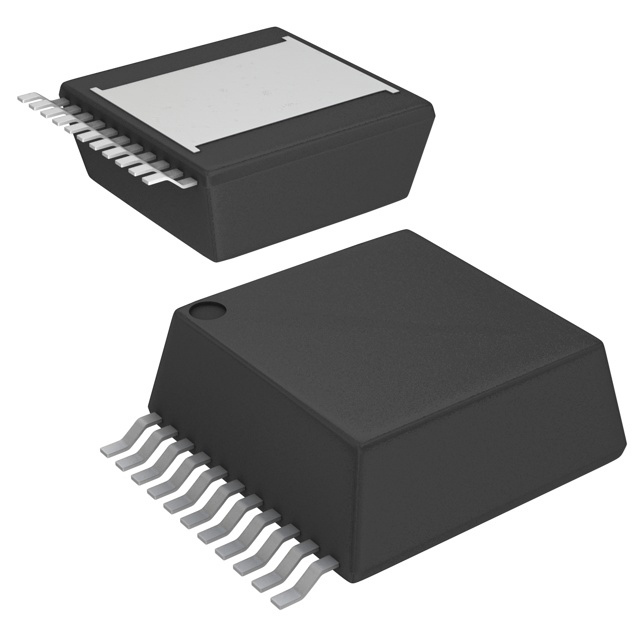

LMZ13610TZ/NOPB от Texas Instruments

Общее описание

LMZ13610TZ/NOPB — это понижающий DC-DC преобразователь производства Texas Instruments. Данный компонент представляет собой модуль питания (PoL), который обеспечивает стабилизированное выходное напряжение в диапазоне от 0.8В до 6В при максимальной нагрузке в 10А. Он поддерживает входное напряжение в диапазоне от 6В до 36В, что делает его универсальным решением для широкого спектра приложений.

Преимущества

• Высокая мощность: до 10А при выходе до 6В.
• Широкий диапазон входного напряжения: от 6В до 36В.
• Высокая эффективность: до 93%, что снижает тепловые потери и повышает экономию энергии.
• Компактные размеры и монтирование на поверхность (SMT): упрощает дизайн схем и экономит место на плате.
• Защита от перенапряжения, перегрева и короткого замыкания: увеличивает надежность и долговечность.

Недостатки

• Стоимость: модуль может быть дороже по сравнению с дискретными решениями.
• Теплоотведение: при высоких токах необходимы дополнительные меры для обеспечения надежного теплоотведения.

Типовое использование

• Реализация источников питания для микроконтроллерных систем.
• Питание телекоммуникационных устройств.
• Промышленные системы автоматизации и контроля.
• Использование в медицинском оборудовании и устройствах с высоким постоянным напряжением.

Рекомендации по применению

• Обеспечьте хорошее теплоотведение для поддержания рабочей температуры модуля.
• Используйте высококачественные фильтрующие конденсаторы на входе и выходе для уменьшения пульсаций.
• Убедитесь, что схемы защиты правильно интегрированы для обеспечения долговечности компонента.

Основные технические характеристики

• Тип: Непретивнополярный PoL-модуль.
• Количество выходов: 1.
• Входное напряжение: 6В — 36В.
• Выходное напряжение: 0.8В — 6В.
• Максимальный выходной ток: 10А.
• Рабочая температура: -40°C ~ 125°C.
• КПД: до 93%.
• Корпус: TO-PMOD-11, Размеры: 15мм x 15мм x 5.9мм.

Возможные аналоги

• LMZ13608TZ/NOPB: Обеспечивает схожие характеристики, но с максимальным током выхода 8А.
• LM22679TJ-ADJ/NOPB: Снижение до 5А при схожих входных и выходных напряжениях.
• LTM8023EV: От компании Analog Devices, аналогичный модуль, обеспечивающий 2А выходного тока.

Заключение

LMZ13610TZ/NOPB от Texas Instruments является мощным и универсальным DC-DC преобразователем, подходящим для широкого спектра профессиональных применений. С его помощью можно легко интегрировать надежные источники питания в различные электронные устройства, обеспечивая при этом высокую эффективность и минимальные тепловые потери.
