LMZ13610EVAL/NOPB

LMZ13610EVAL/NOPB от Texas Instruments

Общее описание

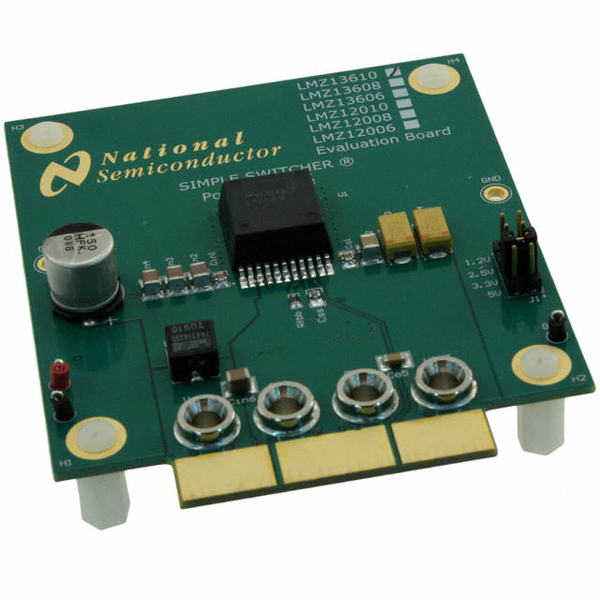

Оценочная плата LMZ13610EVAL/NOPB предназначена для демонстрации возможностей и параметров регулятора напряжения LMZ13610 от Texas Instruments. Эта плата позволяет инженерам легко и быстро исследовать работу стабилизатора и интегрировать его в свои проекты. Устройство представляет собой DC/DC понижающий преобразователь, способный работать в широком диапазоне входных напряжений от 6 до 36 В и обеспечивать выходной ток до 10 А.

Преимущества

• Широкий диапазон входных напряжений: 6-36 В, что делает плату подходящей для различных промышленных применений.
• Высокий выходной ток: до 10 А, что позволяет использовать плату в мощных системах.
• Компактный и интегрированный модуль с минимальной необходимостью внешних компонентов.
• Удобство использования: поставляется полностью собранной и протестированной, готова к немедленному тестированию.

Недостатки

• Плата предназначена только для оценки и тестирования, поэтому для конечного продукта может потребоваться отдельный дизайн с учетом конкретных требований и ограничений проекта.

Типовое использование

• Промышленные и коммерческие DC/DC понижающие приложения.
• Испытательные стенды и прототипы.
• Проекты с использование высокопроизводительных микроконтроллеров и процессоров.

Рекомендации по применению

• Подключите входное напряжение в пределах диапазона от 6 В до 36 В.
• Обеспечьте достаточное охлаждение для стабилизации работы при высоких выходных токах.
• Настройте выходное напряжение по умолчанию либо измените его с помощью соответствующих резисторов.

Основные технические характеристики

• Входное напряжение: 6 В ~ 36 В
• Выходное напряжение: 1,2 В, 2,5 В, 3,3 В, 5 В (регулируемое)
• Выходной ток: до 10 А
• Регулятор топологии: Buck (понижающий)
• Тип платы: Полностью собранная и готовая к использованию

Возможные аналоги

• LMZ12010 от Texas Instruments
• LTM4628 от Analog Devices
• MP2329 от MPS (Monolithic Power Systems)

Данная оценочная плата представляет собой отличный инструмент для быстрого и удобного ознакомления с возможностями преобразователя LMZ13610. Она позволяет инженерам исследовать и разрабатывать системы с высокой надежностью и эффективностью.
