LMZ12010TZ/NOPB

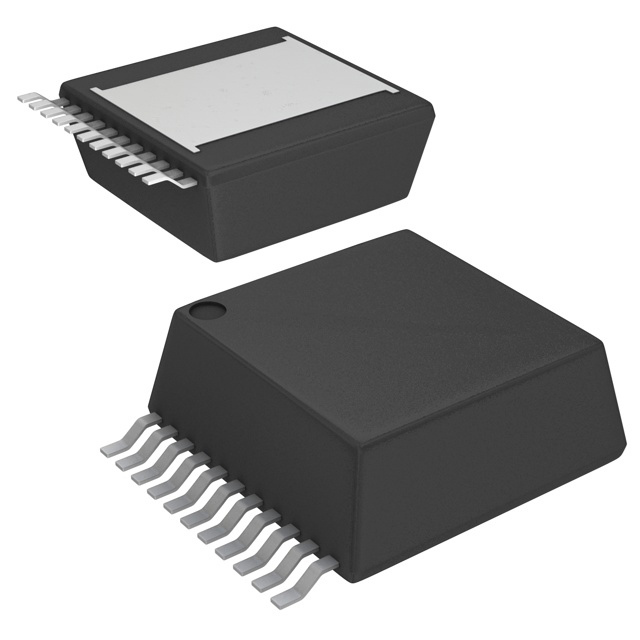

LMZ12010TZ/NOPB от Texas Instruments

Общее описание: LMZ12010TZ/NOPB – это высокоэффективный модуль понижающего преобразователя напряжения (DC-DC конвертер) от компании Texas Instruments. Он предназначен для работы с входным напряжением в диапазоне от 6 до 20 В и способен выдавать регулируемое выходное напряжение от 0,8 до 6 В при максимальном выходном токе до 10А. Этот модуль относится к серии SIMPLE SWITCHER® и отличается высокой степенью интеграции, что упрощает процесс проектирования и снижает общий размер конечного решения.

Преимущества:

• Высокая эффективность: До 92%, что позволяет снизить тепловые потери и улучшить энергетическую эффективность устройства.
• Широкий диапазон входных напряжений: Позволяет использовать модуль в различных приложениях с различными источниками питания.
• Компактные размеры: Повышает гибкость размещения на печатной плате.
• Простота интеграции: Высокий уровень интеграции компонентов помогает сократить время разработки и затраты на проектирование.

Недостатки:

• Ограниченный диапазон входных напряжений (6-20 В), что может требовать использования дополнительных решений для определенных применений.
• Максимальный выходной ток в 10 А может быть недостаточен для некоторых высокопроизводительных приложений.

Типовое использование:

• Управление питанием в телекоммуникационных устройствах.
• Компьютерные и сетевые устройства.
• Промышленные контроллеры и автоматика.
• Медицинская аппаратура.
• Бортовая электроника.

Рекомендации по применению:

• Для достижения максимально эффективной работы следует использовать компоненты, рекомендованные производителем.
• Обеспечивайте хорошее теплоотведение, особенно при высоких нагрузках, чтобы избежать перегрева.
• Следуйте рекомендациям по размещению компонентов на печатной плате, указанным в технической документации.

Основные технические характеристики:

• Тип: Модуль понижающего преобразователя напряжения (SIMPLE SWITCHER®)
• Количество выходов: 1
• Входное напряжение (мин.): 6 В
• Входное напряжение (макс.): 20 В
• Выходное напряжение: 0.8 ~ 6 В
• Максимальный выходной ток: 10 А
• Эффективность: до 92%
• Температурный диапазон работы: -40°C ~ 125°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус/Размер: TO-PMOD-11 (15.0 мм x 15.0 мм x 5.9 мм)

Возможные аналоги:

• LMZ12003 – аналогичный модуль на 3 А, подойдёт для менее мощных приложений.
• LMZ12002 – аналогичный модуль на 2 А.
• LMZ14201 – преобразователь с более широкими входными характеристиками, но меньшим выходным током.

Этот модуль идеально подходит для широкого спектра применений, требующих компактного и эффективного источника питания постоянного тока.
