LMZ12010DEMO/NOPB

LMZ12010DEMO/NOPB от Texas Instruments

Общее Описание

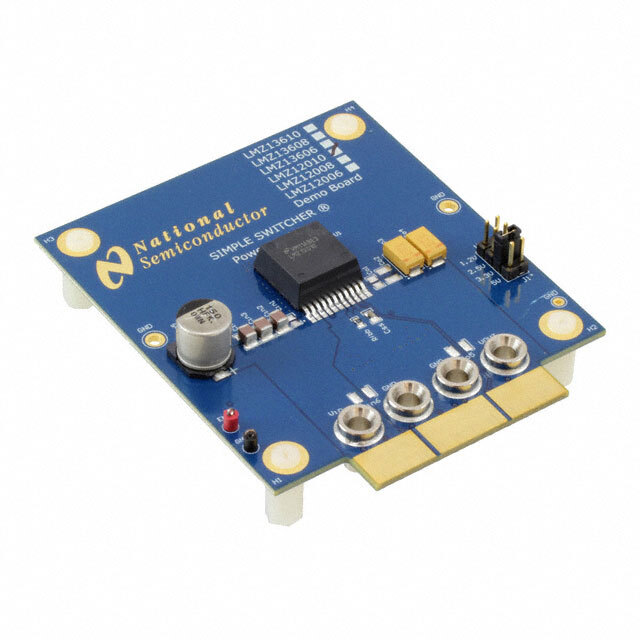

Демонстрационная плата LMZ12010DEMO/NOPB от Texas Instruments предназначена для оценки производительности и характеристик интегрированного регулятора напряжения LMZ12010. Это решение представляет собой понижающий DC/DC преобразователь с выходным током до 10А и высоким уровнем интеграции, что упрощает разработку и уменьшает количество компонентов.

Преимущества

• Высокая плотность мощности: позволяет достигать высоких уровней тока при минимальных габаритах.
• Простота использования: минимальное количество внешних компонентов, благодаря высокой степени интеграции.
• Высокая эффективность: эффективность до 95% для широкого диапазона входных напряжений.
• Гибкость выходного напряжения: возможность выбора нескольких фиксированных значений напряжения на выходе.

Недостатки

• Ограниченный диапазон входного напряжения: от 6В до 20В, что может быть недостаточно для некоторых приложений.

Типовое Использование

• Питание процессоров и FPGA.
• Телекоммуникационное оборудование.
• Портативные устройства с высокими требованиями по мощности.
• Системы автоматики и управления.

Рекомендации по Применению

1. Корректное охлаждение: для обеспечения стабильной работы при максимальном токе необходимо обеспечить эффективное охлаждение.
2. Печатная плата: следует внимательно разработать разводку печатной платы, чтобы минимизировать шум и повысить эффективность устройства.

Основные Технические Характеристики

• Входное напряжение: 6В – 20В.
• Выходное напряжение: фиксированные значения 1.2В, 2.5В, 3.3В, 5В.
• Выходной ток: до 10А.
• Частота переключения: 350 кГц.
• Топология регулятора: понижающий (Buck).
• Тип платы: полностью собранная и протестированная.

Возможные Аналоги

• LMZ12002: понижающий регулятор с выходным током до 2А.
• LMZ12003: понижающий регулятор с выходным током до 3А.
• LMZ12005: понижающий регулятор с выходным током до 5А.

Эта демонстрационная плата предоставляет удобный способ проверить реальные рабочие характеристики регулятора LMZ12010 и позволяет быстро интегрировать его в различные проекты с минимальными затратами времени и усилий.
