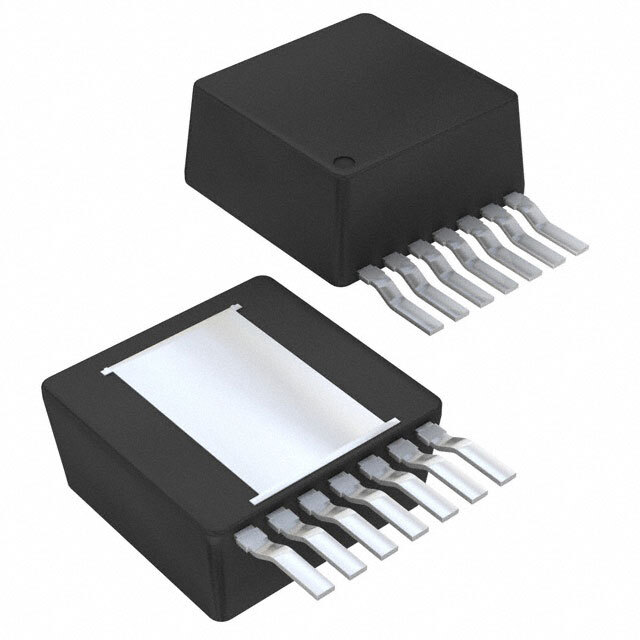

LMZ12003EXTTZ/NOPB

LMZ12003EXTTZ/NOPB от Texas Instruments

Общее описание

LMZ12003EXTTZ/NOPB – это высокоэффективный и компактный понижающий DC-DC преобразователь от Texas Instruments. Этот преобразователь модели SIMPLE SWITCHER® предназначен для применения в условиях повышенной температуры и экстремальных условий. Он обеспечивает стабильное выходное напряжение в диапазоне от 0.8 до 6 В при входном напряжении от 4.5 до 20 В. Максимальный выходной ток 3 А делает его идеальным для различных электронных устройств, требующих надежного электропитания.

Преимущества

• Высокая эффективность: До 92%, что снижает энергопотребление и тепловыделение.
• Широкий диапазон входного напряжения: 4.5 - 20 В, что обеспечивает гибкость при проектировании.
• Широкий температурный диапазон: От -55°C до 125°C, подходящий для экстремальных условий.
• Простота интеграции: Предоставляется в компактном корпусе TO-PMOD-7.

Недостатки

• Ограниченный выходной ток: Максимум 3 А, что может быть недостаточно для задач, требующих более высокого тока.
• Не подходит для сильноточной нагрузки: При больших токах может потребоваться дополнительное охлаждение.

Типовое использование

• Промышленные контроллеры и системы автоматизации
• Информационные и телекоммуникационные устройства
• Системы управления и мониторинга
• Портативные медицинские устройства

Рекомендации по применению

• Обеспечьте хорошее охлаждение для эффективного тепловыделения, особенно при работе на максимальных параметрах.
• Используйте качественно отфильтрованные источники питания для минимизации помех и стабильной работы.
• При необходимости, добавьте внешние компоненты для дополнительной стабилизации и фильтрации.

Основные технические характеристики

• Кол-во выходов: 1
• Входное напряжение (мин.): 4.5 В
• Входное напряжение (макс.): 20 В
• Выходное напряжение: 0.8 - 6 В
• Максимальный выходной ток: 3 А
• КПД: До 92%
• Температурный диапазон: от -55°C до 125°C
• Тип монтажа: Поверхностный монтаж
• Корпус: TO-PMOD-7
• Размеры: 10.2 мм x 9.9 мм x 4.6 мм

Возможные аналоги

• LMZ12002TZ/NOPB от Texas Instruments – сниженный выходной ток до 2 А.
• LTM8023IV#PBF от Analog Devices – аналогичный DC-DC преобразователь с похожими характеристиками.
• PTN78000AAH от Texas Instruments – понижающий преобразователь с выходным током до 1.5 А.

Вывод

LMZ12003EXTTZ/NOPB – это надежное решение для преобразования напряжения с высоким КПД и широким диапазоном температур, отлично подходящее для применения в промышленных и коммерческих условиях.
