LMZ12003DEMO/NOPB

Производитель: Texas Instruments
Код производителя: LMZ12003DEMO/NOPB

Общее описание

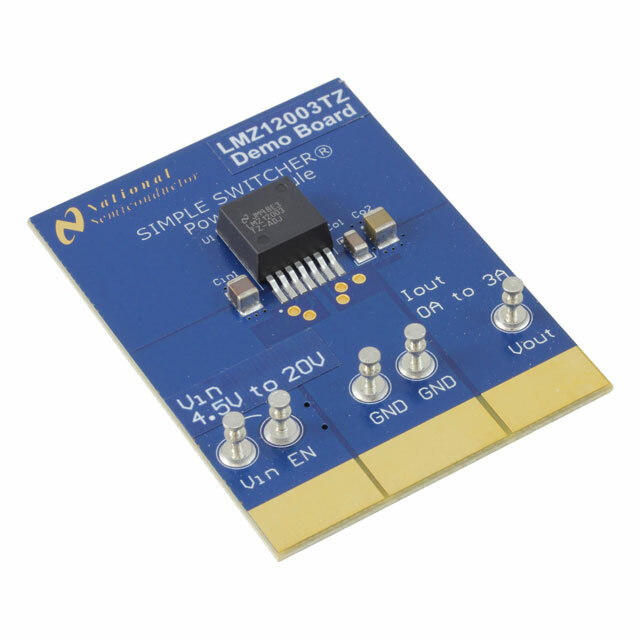

LMZ12003DEMO/NOPB — это демонстрационная плата от Texas Instruments, предназначенная для оценки возможностей и характеристик DC/DC преобразователя LMZ12003. Этот модуль предназначен для понижающего преобразования напряжения (step-down) и обеспечивает стабилизированное выходное напряжение при широком диапазоне входных напряжений.

Преимущества

• Высокая эффективность. Модуль LMZ12003 отличается высокой эффективностью преобразования энергии, что делает его идеальным для применения в энергосберегающих устройствах.
• Простой дизайн. SIMPLE SWITCHER® архитектура позволяет легко интегрировать модуль в различные схемы.
• Компактность. Компактные размеры и небольшой радиатор делают этот модуль удобным для использования в ограниченном пространстве.

Недостатки

• Возможные сложности с тепловыделением при работе на максимальной нагрузке.
• Ограниченная мощность выходного напряжения (до 3А).

Типовое использование

• Управление питанием в промышленных и автомобильных применениях.
• Системы распределенного питания.
• Питание для микроконтроллеров и цифровых схем.
• Медицинские электронные устройства.
• Потребительская электроника.

Рекомендации по применению

1. Расположение компонентов. Рекомендуется устанавливать теплоотводы и компоненты регулировки напряжения ближе к модулю для улучшения теплопередачи и стабилизации.
2. Теплоотвод. Важно обеспечить надлежащую вентиляцию для отвода тепла, особенно при длительной работе на высокой нагрузке.
3. Фильтрация питания. Для повышения стабильности работы можно использовать дополнительные фильтрующие конденсаторы на входе и выходе.

Основные технические характеристики

• Входное напряжение: 4.5В – 20В
• Выходное напряжение: 0.8В – 6В (настраиваемое)
• Выходной ток: до 3А
• Частота переключения: до 1МГц
• Тип стабилизатора: Понижающий (Buck)
• Рабочая температура: -40°C до +125°C
• Типовая эффективность: до 90%

Возможные аналоги

• LMZ12002: Похожий DC/DC преобразователь на 2А.
• LM22676: DC/DC преобразователь с фиксированным выходным напряжением.
• LM2675: Модуль понижения напряжения с максимальной токовой нагрузкой 1А.

Заключение

LMZ12003DEMO/NOPB от Texas Instruments — это удобный инструмент для инженеров и разработчиков, позволяющий быстро и эффективно оценить работу и возможности DC/DC преобразователя LMZ12003. Высокая эффективность, простота использования и надежность делают этот модуль идеальным выбором для широкого спектра применений.
