LMZ12001EXTTZ/NOPB

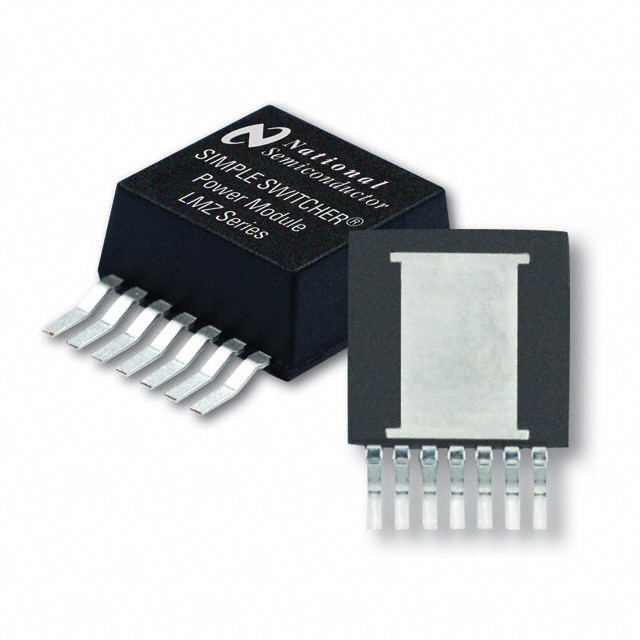

Texas Instruments LMZ12001EXTTZ/NOPB

Общее описание

LMZ12001EXTTZ/NOPB от Texas Instruments — это понижающий DC-DC преобразователь с одним выходом, предназначенный для питания различных электронных устройств и систем. Компактный и высокоэффективный модуль обеспечивает стабильное выходное напряжение в диапазоне от 0.8 В до 6 В с максимальным выходным током 1 А.

Преимущества

• Высокая эффективность: До 92%, что позволяет снизить тепловыделение и улучшить общую производительность системы.
• Широкий диапазон входного напряжения: От 4.5 В до 20 В, что делает модуль универсальным решением для различных приложений.
• Компактные размеры: 10.2 мм x 9.9 мм x 4.6 мм, что позволяет использовать модуль в ограниченных пространствах.
• Широкий температурный диапазон эксплуатации: От -55°C до 125°C, что обеспечивает надежную работу в экстремальных условиях.

Недостатки

• Максимальный выходной ток 1 А: Может быть недостаточным для приложений, требующих более высокого токового выхода.

Типовое использование

• Питание микроконтроллеров
• Питание сенсорных и измерительных систем
• Питание интерфейсных схем
• Промышленные системы управления
• Автомобильные электроника и телекоммуникационные устройства

Рекомендации по применению

• Используйте адекватное охлаждение для корректной работы в условиях высоких токов и нагрузок.
• Следите за правильностью подключения входных и выходных конденсаторов для обеспечения стабильности и уменьшения шумов.
• Установите защитные диоды на входе и выходе устройства для предотвращения повреждений при внезапных скачках напряжения.

Основные технические характеристики

• Тип: Неизолированный модуль PoL
• Количество выходов: 1
• Рабочее входное напряжение (Мин): 4.5 В
• Рабочее входное напряжение (Макс): 20 В
• Выходное напряжение: 0.8 В ~ 6 В
• Максимальный выходной ток: 1 А
• КПД: до 92%
• Рабочий температурный диапазон: -55°C ~ 125°C
• Корпус: TO-PMOD-7, Power Module
• Размеры: 10.2 мм (длина) x 9.9 мм (ширина) x 4.6 мм (высота)
• Функции управления: Включение (Enable), активный высокий уровень

Возможные аналоги

• LMZ14201H: Похожие характеристики с более высоким рабочим током (1.5 А)
• LTM8022: Альтернативный модуль DC-DC преобразователя
• R-78E5.0-1.0: Понижающий регулятор с фиксированным выходным напряжением

Этот модуль идеален для использования в различных промышленных и коммерческих приложениях, требующих надежного и стабильного источника питания.
