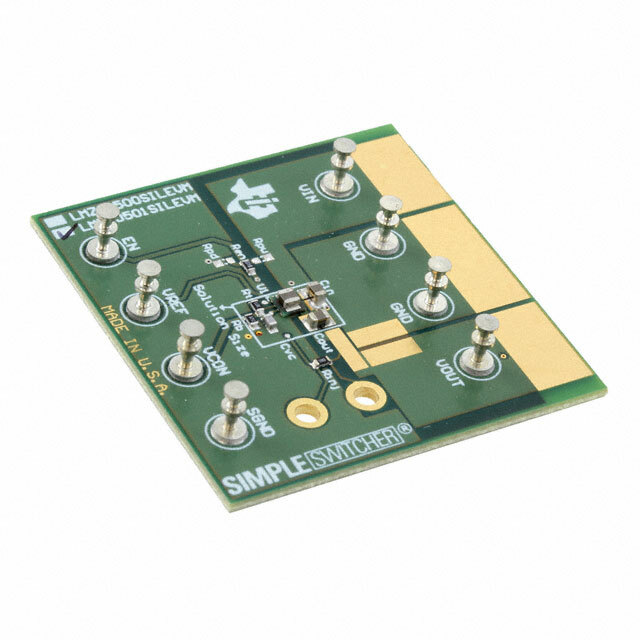

LMZ10501SILEVM

LMZ10501SILEVM от Texas Instruments

Общее описание: LMZ10501SILEVM — это отладочная плата, разработанная для оценки и демонстрации возможностей DC-DC понижающего преобразователя напряжения LMZ10501 SIMPLE SWITCHER®. Данная модульная плата предназначена для быстрого и простого прототипирования и тестирования, что позволяет инженерам быстро интегрировать устройство в свои проекты.

Преимущества:

• Удобство в использовании: Плата полностью оснащена всеми необходимыми компонентами и готова к использованию сразу из коробки.
• Компактные размеры: Малые габариты платы и компонента позволяют использовать её в компактных устройствах.
• Высокая эффективность: Обеспечивает высокий КПД благодаря использованию современного понижающего преобразователя.
• Низкий уровень шума: Пример использования высокочастотного переключения уменьшает шум и электромагнитные помехи.

Недостатки:

• Ограниченный диапазон напряжений: Диапазон входного напряжения ограничен от 2.7В до 5.5В, что может не подходить для всех приложений.
• Максимальный выходной ток: Максимальный выходной ток ограничен 1 ампером.

Типовое использование:

• Прототипирование и тестирование маломощных понижающих преобразователей
• Интеграция в проекты, требующие компактных и эффективных решений питания
• Образовательные цели и обучение работе с DC-DC преобразователями

Рекомендации по применению:

• Перед использованием обязательно ознакомьтесь с технической документацией для понимания всех возможностей и ограничений платы.
• Убедитесь в соответствии входного напряжения требованиям устройства.
• Используйте электролитические конденсаторы низкой ESR для улучшения стабильности и работы схемы.

Основные технические характеристики:

• Выходное напряжение: 1.8 В
• Выходной ток: До 1 А
• Входное напряжение: От 2.7 В до 5.5 В
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 2 МГц
• Тип платы: Полностью собранная
• Используемый компонент: LMZ10501

Возможные аналоги:

• LMZ10500TS/NOPB: Выходной ток до 650 мА, выходное напряжение до 6 В.
• LMZ10500: Похожий по характеристикам модуль, но с меньшим максимальным током.

Заключение: LMZ10501SILEVM от Texas Instruments — это идеальное решение для быстрого тестирования и разработки маломощных источников питания с использованием высокоэффективного понижающего преобразователя LMZ10501. Инженеры и разработчики могут воспользоваться готовым решением для ускорения процесса разработки и повышения качества конечного продукта.
