LMZ10500SILEVM

Описание

Модель: LMZ10500SILEVM
Производитель: Texas Instruments

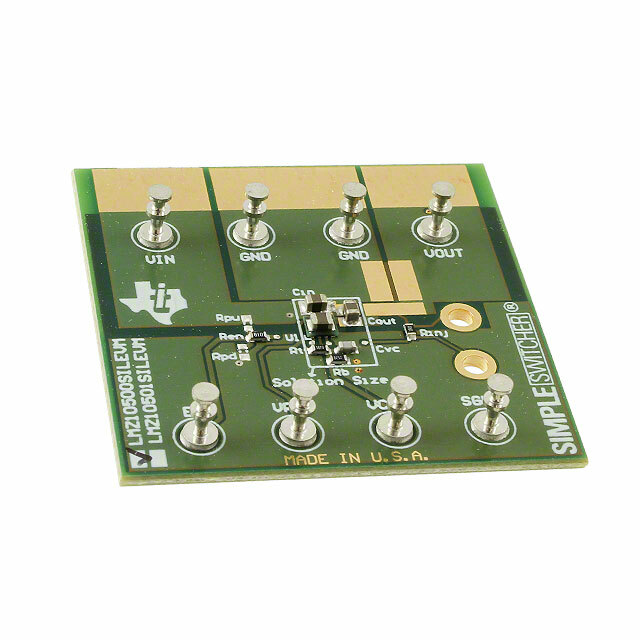

Texas Instruments LMZ10500SILEVM — это отладочная плата, предназначенная для оценки и демонстрации работы импульсного понижающего (DC/DC) регулятора SIMPLE SWITCHER® LMZ10500 серии Power Module. Этот компактный модуль способен обеспечивать стабилизированное выходное напряжение 1.8В при токе до 650мА, входное напряжение может варьироваться от 2.7В до 5.5В.

Преимущества

• Компактный дизайн: Идеально подходит для приложений с ограниченным пространством.
• Высокая эффективность: Обеспечивает максимальное поддержание стабильного выходного напряжения.
• Легкость в использовании: Полностью укомплектованная и готовая к немедленному применению плата.
• Низкий уровень шума: Предназначена для минимизации электромагнитных помех (EMI).
• SIMPLE SWITCHER® технология: Обеспечивает простоту интеграции и надежность.

Недостатки

• Ограничение по входному напряжению: Максимальное входное напряжение 5.5В может не подходить для всех приложений.
• Выходной ток ограничен 650мА: Подойдет не для всех задач, требующих более высокого тока.

Типовое использование

• Питание микроконтроллеров и периферийных устройств в портативной и носимой электронике.
• Индустриальная автоматика и системы управления.
• Применения в медицинских устройствах.
• Различные потребительские устройства, требующие стабильного понижения напряжения.

Рекомендации по применению

• Убедитесь, что входное напряжение стабильно и находится в пределах от 2.7В до 5.5В.
• Используйте плата в приложениях, где требуется компактность и высокая эффективность.
• Следуйте рекомендациям по пайке и установке, указанным в документации производителя.

Основные технические характеристики

• Топология: Понижающий (Buck) DC/DC регулятор
• Выходное напряжение: 1.8В
• Выходной ток: До 650мА
• Входное напряжение: От 2.7В до 5.5В
• Частота переключения: 2МГц
• Тип платы: Полностью укомплектованная

Возможные аналоги

• LMZ10501: Похожий модуль, но с более высокой выходной мощностью (до 1А).
• TPS82085: Компактный понижающий модуль с аналогичными характеристиками, но с выходным напряжением до 3.3В.

Заключение

Отладочная плата LMZ10500SILEVM от Texas Instruments является идеальным решением для разработки и тестирования компактных и эффективных систем питания с входным напряжением в пределах от 2.7В до 5.5В и выходным напряжением 1.8В, при токе до 650мА. Идеально подходит для мобильных и портативных приложений, требующих низкого уровня шума и высокой надежности.
