LMX2594RHAT

LMX2594RHAT от Texas Instruments

Общее описание

LMX2594RHAT – это высокопроизводительный синтезатор частоты и генератор тактовых импульсов с фазовой автоподстройкой частоты (PLL), разработанный компанией Texas Instruments. Устройство способно генерировать частоты до 15 ГГц, обеспечивая превосходную точность и стабильность для различных приложений, требующих высоко-стабильного синхронного сигнала.

Преимущества

• Высокая частота: До 15 ГГц, что позволяет применять в высокочастотных системах.
• Низкий фазовый шум: Обеспечивает высокую точность сигнала, что важно для критичных к качеству сигнала приложений.
• Гибкость конфигурации: Параметры легко настраиваются с помощью встроенных разделителей и умножителей.
• Широкий диапазон напряжения питания: Работает в диапазоне 3.15В ~ 3.45В.
• Компактный корпус: 40 выводов (6x6 мм), подходящий для плотного монтажа.

Недостатки

• Сложность настройки: Требуется опыт работы с PLL-синтезаторами для оптимальной настройки параметров.
• Цена: Возможен более высокий ценник по сравнению с аналогами, учитывая высокие характеристики.

Типовое использование

• Генерация синхронных сигналов для систем связи, включая радиочастотные системы.
• Прецизионные измерительные и тестовые приборы.
• Радарные системы и системы навигации.
• Высокочастотные передатчики.

Рекомендации по применению

• Для достижения наилучших результатов важно корректно настроить фазовый детектор и цепь фильтрации.
• Обеспечьте правильное охлаждение устройства, особенно при работе на высоких частотах.
• Используйте плотно смонтированные (low-inductance) подложки для уменьшения нежелательных сигналов и повышения эффективности.

Основные технические характеристики

• Тип: PLL-синтезатор частоты
• Вход: CMOS, LVDS
• Число каналов: 1
• Максимальная частота: 15 ГГц
• Разделитель/умножитель: Да/Да
• Напряжение питания: 3.15В ~ 3.45В
• Рабочая температура: -40°C ~ 85°C

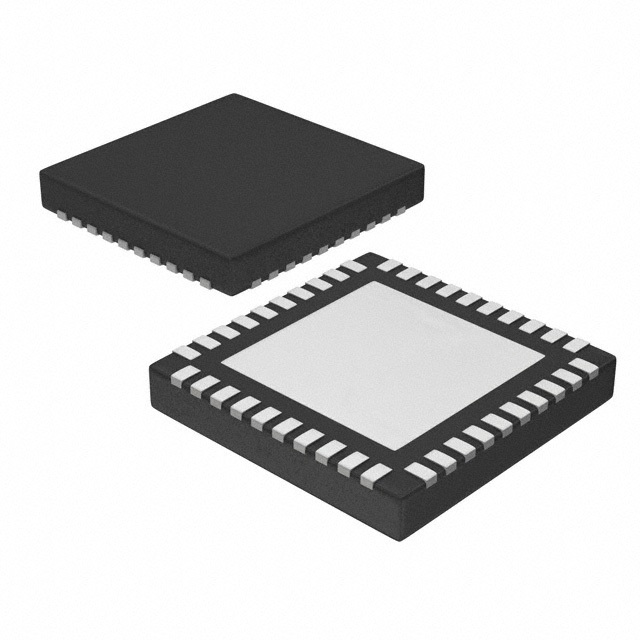

• Корпус: 40-VQFN (6x6 мм), возможен поверхностный монтаж

Возможные аналоги

• ADF5355 от Analog Devices: аналогичный высокочастотный PLL-синтезатор.
• HMC704 от Analog Devices (Hittite): другой высокопроизводительный вариант для генерации частот до 15 ГГц.

Использование LMX2594RHAT от Texas Instruments позволит вам создать системы с высокостабильными сигналами и минимальным фазовым шумом, обеспечивая надежность и точность в самых требовательных приложениях.
