LMX2581SQE/NOPB

LMX2581SQE/NOPB от Texas Instruments

Общее описание

LMX2581SQE/NOPB – это высокопроизводительный синтезатор частоты от Texas Instruments. Этот компонент предназначен для работы в диапазоне до 3760 МГц и идеально подходит для применений, требующих точного синтезирования частот с низким уровнем шума.

Преимущества

• Широкий диапазон частот: до 3760 МГц
• Низкий уровень фазового шума: обеспечивая высокое качество сигнала
• Высокая степень интеграции: включает вариаторы, делители, и встроенные буферы
• Гибкость использования: поддержка различных входных и выходных частот

Недостатки

• Комплексность настройки: может потребоваться опыт в настройке PLL
• Необходимость охлаждения: рекомендуется учитывать тепловыделение в режиме работы

Типовое использование

• Радиочастотные передатчики и приемники
• Системы беспроводной связи
• Измерительные приборы
• Картографические системы и навигационные устройства
• Генераторы сигналов

Рекомендации по применению

• Правильная настройка PLL: для достижения оптимального уровня фазового шума и минимизации возникающих искажений
• Разведение тепло: рекомендовано предусмотреть меры для активного или пассивного охлаждения
• Защита от электрических помех: использовать качественную экранировку и развязывающие конденсаторы

Технические характеристики

• Тип устройства: Синтезатор частоты
• Максимальная частота: до 3760 МГц
• Входной сигнал: Clock
• Выходной сигнал: Clock
• Количество контуров: 1
• Питание: 3.15 – 3.45 В
• Диапазон рабочих температур: -40°C до 85°C
• Тип монтажа: Поверхностный монтаж (SMD)

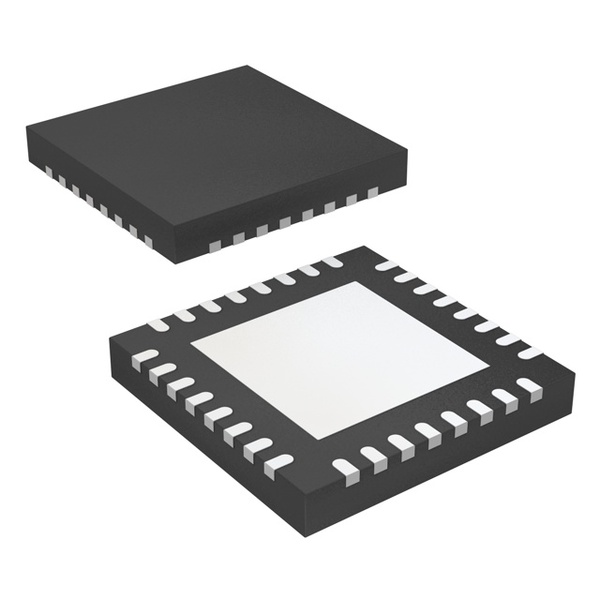

• Корпус: 32-WFQFN (5x5 мм)

Возможные аналоги

• ADF5355 от Analog Devices: поддерживает аналогичные диапазоны частот и имеет похожие функциональные возможности.
• HMC764LP6CE от Analog Devices (Hittite): также предоставляет широкий диапазон частот и низкий уровень фазового шума.

Использование LMX2581SQE/NOPB от Texas Instruments в проектах, где требуется высокая точность и низкий уровень шумов, позволяет достигать высоких показателей качества и надежности сигнала.
