LMX2572RHAT

LMX2572RHAT от Texas Instruments

Общее описание

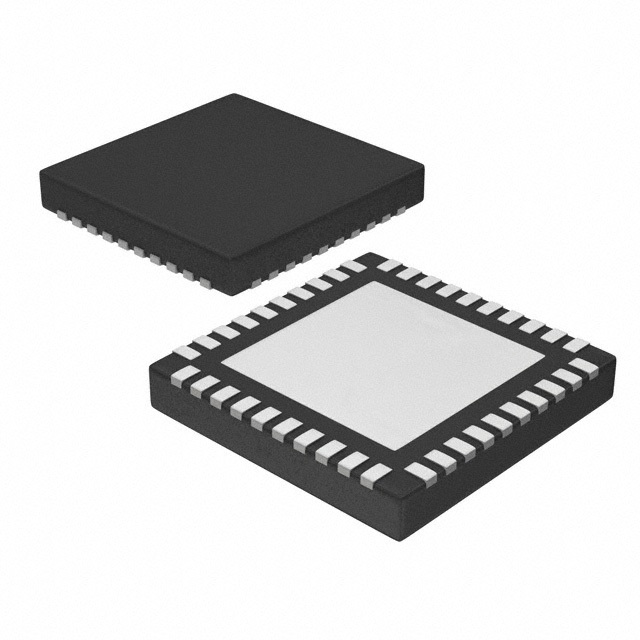

LMX2572RHAT — высокопроизводительный генератор частот (частотный синтезатор), изготовленный компанией Texas Instruments. Этот чип имеет интегрируемый PLL (фазовое автоподстройки частоты), что позволяет ему генерировать частоты до 6.4 ГГц. Он поставляется в корпусе 40-VQFN (6x6 мм), который вмещает все необходимые схемы для работы с частотами радио- и микроволнового диапазона.

Преимущества

• Высокая частота: Поддерживает генерирование частот до 6.4 ГГц.
• Интегрированный PLL: Надежное автоподстраивание частоты для стабилизации сигнала.
• Компактный размер: Корпус 40-VQFN позволяет использовать чип в компактных устройствах.
• Низкое энергопотребление: Рабочее напряжение от 3 В до 3.5 В экономит энергию, что критично для мобильных приложений.

Недостатки

• Сложность в проектировании: Требует тщательного дизайна печатной платы и настройки для оптимальной производительности.
• Температурные ограничения: Рабочая температура от -40°C до 85°C может быть ограничением для суровых условий эксплуатации.

Типовое использование

• Беспроводные системы связи
• Радиочастотные идентификационные системы (RFID)
• Измерительные приборы и тестовые оборудование
• Системы сигнализации и мониторинга

Рекомендации по применению

Для обеспечения надёжной работы LMX2572RHAT рекомендуется:

1. Оптимизация разводки печатной платы: Следует учесть рекомендации по размещению и трассировке земли и питания.
2. Термическое управление: Убедитесь, что тепловыделение эффективно управляется, чтобы избежать перегрева.
3. Экранирование: Используйте экранирование для минимизации электромагнитных помех (EMI).
4. Фильтрация питания: Примените конденсаторы для фильтрации питающего напряжения и уменьшения шумов.

Основные технические характеристики

• Тип: Частотный синтезатор (RF)
• PLL: Да, с обходом
• Вход: Сигнал часов
• Выход: Отсутствует
• Частота: До 6.4 ГГц
• Напряжение питания: 3В - 3.5В
• Температура функционирования: От -40°C до 85°C
• Корпус: 40-VQFN (6x6 мм)
• Дифференциальный вход/выход: Да/Да

Возможные аналоги

• ADF4351 от Analog Devices
• MAX2871 от Maxim Integrated

Таким образом, LMX2572RHAT является мощным и универсальным частотным синтезатором от Texas Instruments, который идеально подходит для широкого спектра радиочастотных приложений.
