LMX2541SQ3320E/NOPB

LMX2541SQ3320E/NOPB от Texas Instruments

Общее описание

LMX2541SQ3320E/NOPB - это высокопроизводительный частотный синтезатор с низким уровнем фазового шума и интегрированным напряжением управляемым генератором (VCO). Этот компонент предназначен для использования в телекоммуникационных системах, тестовом и измерительном оборудовании, а также в различных радиоэлектронных устройствах. Работает в диапазоне частот до 3.6 ГГц.

Преимущества

• Высокая точность: обеспечивает стабильно высокую точность и надежность синтеза частоты.
• Низкий фазовый шум: что важно для применения в высокочастотных телекоммуникационных системах.
• Интегрированный VCO: упрощает конструкцию схем и уменьшает количество внешних компонентов.
• Широкий диапазон частот: подходит для различных приложений с требованием широкого диапазона рабочих частот.

Недостатки

• Повышенные требования к дизайну печатной платы: из-за необходимости минимизировать паразитные индуктивности и емкости для достижения наилучших характеристик.

Типовое использование

• Телекоммуникационные системы (базовые станции, приемо-передающие системы).
• Радиоэлектронное оборудование.
• Тестовое и измерительное оборудование.
• Приложения для передачи данных с высокой скоростью.

Рекомендации по применению

• Планирование размещения на PCB: Внимательно продумывайте разводку и размещение компонентов, чтобы минимизировать шум и помехи.
• Использование экранирования: Для дальнейшего снижения уровня шумов и помех можно применять экранирование компонентов.
• Правильное питание: Используйте стабилизированные источники питания, чтобы предотвратить введение шума через источник питания.

Основные технические характеристики

• Тип компонента: Частотный синтезатор (RF)
• PLL: Встроенный
• Входы: Кварцевый генератор
• Выходы: Кварцевый генератор
• Количество схем: 1
• Максимальная частота: 3.6 ГГц
• Напряжение питания: 3.15 В ~ 3.45 В
• Рабочий температурный диапазон: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж

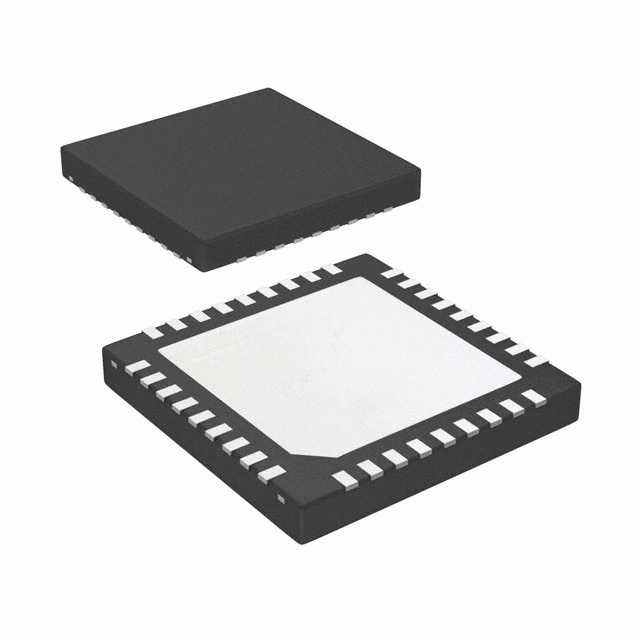

• Корпус: 36-WFQFN (6x6 мм)

Возможные аналоги

• ADF5355 от Analog Devices: Синтезатор частоты с диапазоном до 13.6 ГГц.
• HMC830LP6GE от Analog Devices: Настраиваемый синтезатор частоты с улучшенным уровнем фазового шума до 12 ГГц.
• LMX2571 от Texas Instruments: Обеспечивает до 1.34 ГГц в диапазоне 10 МГц до 1340 МГц.

Используйте LMX2541SQ3320E/NOPB от Texas Instruments для создания высокоточных частотных синтезаторов в телекоммуникационных системах и радиоэлектронном оборудовании, где важна высокая производительность и низкий фазовый шум.
