Texas Instruments LMR62014XMFDEMO/NOPB

Общее описание

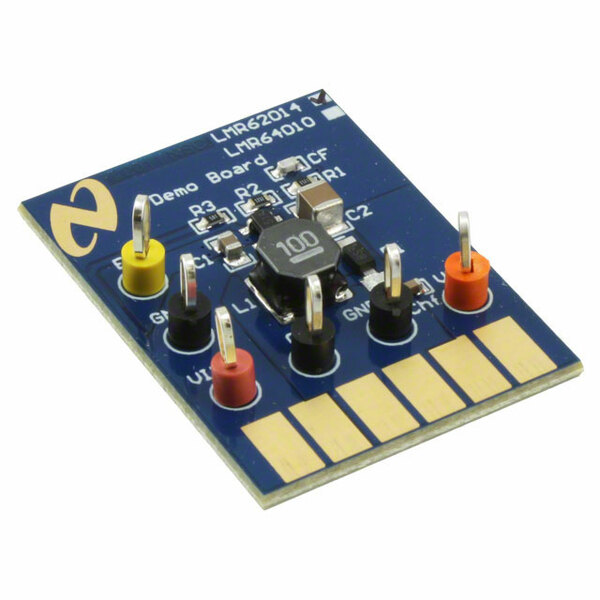

Texas Instruments LMR62014XMFDEMO/NOPB представляет собой демонстрационную и оценочную плату для микросхемы LMR62014 SIMPLE SWITCHER® DC/DC. Данный модуль предназначен для повышения напряжения и обладает топологией Boost, что позволяет эффективно и стабильно повышать уровень входного напряжения до заданного значения на выходе.

Преимущества

• Высокая эффективность: обеспечивает минимальные потери энергии при преобразовании.
• Широкий диапазон входных напряжений: от 2.7 В до 12 В.
• Высокая рабочая частота: 1.6 МГц для уменьшения размеров внешних компонентов.
• Полностью укомплектованная плата: всё необходимое для начала работы уже на плате.

Недостатки

• Относительно низкий выходной ток: до 450 мА, что может быть недостаточно для приложений с высоким потреблением тока.
• Ограниченный диапазон входного напряжения: не подходит для высоковольтных приложений.

Типовое использование

• Преобразователи для светодиодных драйверов.
• Питание датчиков и микроконтроллеров в портативных устройствах.
• Настольные и промышленные блоки питания.
• Схемы с батарейным питанием, где необходимо повышение напряжения.

Рекомендации по применению

• Для обеспечения стабильной работы рекомендуется использовать качественные конденсаторы и индуктивности с минимальными потерями.
• Следует учитывать допустимые отклонения выходного напряжения при расчете параметров внешних компонентов.
• Плата полностью укомплектована, что позволяет быстро начинать тестирование и разработку.

Технические характеристики

• Назначение модуля: повышение напряжения (Boost).
• Количество выходов: 1, не изолированный.
• Выходное напряжение: 12 В.
• Выходной ток: до 450 мА.
• Входное напряжение: от 2.7 В до 12 В.
• Топология регулятора: Boost.
• Частота переключения: 1.6 МГц.
• Тип платы: полностью укомплектованная.
• Используемая микросхема: LMR62014.

Аналоги

• MAX1771 от Maxim Integrated: повышающий контроллер с широким диапазоном входных напряжений.
• LT1615 от Analog Devices: повышающий преобразователь с низким потреблением тока.
• TPS61070 от Texas Instruments: повышающий преобразователь с широким диапазоном входных и выходных напряжений.

Текущая статусность данной платы устарела и рекомендуется обращать внимание на более новые решения в линейке продуктов Texas Instruments.
