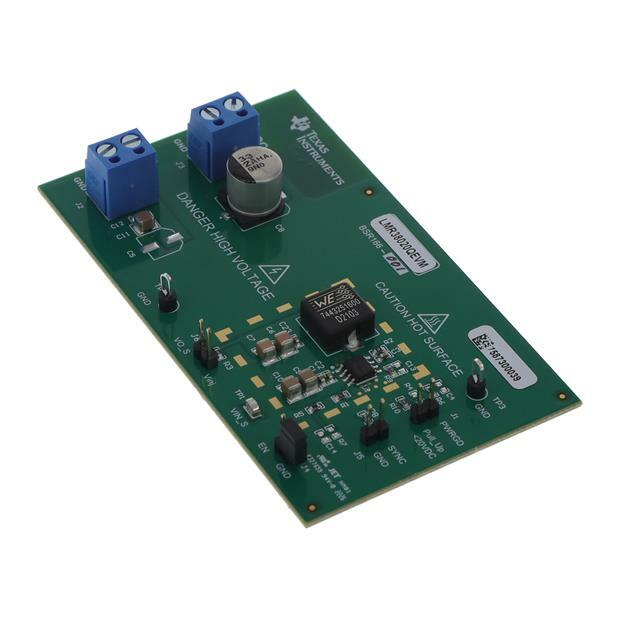

LMR38020EVM от Texas Instruments

Общее описание

LMR38020EVM — это оценочный модуль от Texas Instruments, предназначенный для упрощенного испытания и разработки с использованием DC/DC-преобразователя LMR38020. Этот компактный и эффективный источник питания на основе топологии Buck способен эффективно преобразовывать напряжение в широком диапазоне от 4.5V до 80V с выходом 5V и током до 2A.

Преимущества

• Широкий диапазон входного напряжения: Поддержка от 4.5V до 80V, что делает его гибким для различных приложений.
• Компактные габариты: Миниатюрный дизайн, подходящий для пространства с ограниченными размерами.
• Высокая эффективность: За счет технологии SIMPLE SWITCHER®.
• Простота использования: Полностью собранная и протестированная плата с предустановленными компонентами.

Недостатки

• Ограничен фиксированным выходным напряжением: Выходное напряжение 5V неподходящее для всех приложений.
• Ток до 2A: Может не подходить для приложений с более высоким требуемым током.

Типовое использование

• Преобразователи питания в промышленных и телекоммуникационных системах.
• Системы на батарейном питании.
• Автомобильная электроника.

Рекомендации по применению

Используйте данный модуль для первичных исследований возможностей DC/DC-преобразователей серии LMR38020. Убедитесь, что параметры входного и выходного напряжения соответствуют требованиям вашего проекта.

Основные технические характеристики

• Основное назначение: DC/DC, понижающий преобразователь
• Количество выходов: 1, не изолированный
• Выходное напряжение: 5V
• Выходной ток: до 2A
• Входное напряжение: от 4.5V до 80V
• Топология регулятора: Buck
• Частота переключения: 400kHz
• Тип платы: Полностью собранная
• Содержание поставки: Плата
• Используемая микросхема / Компонент: LMR38020

Возможные аналоги

• LMR36503: Преобразователь того же производителя с аналогичными функциями, но другими характеристиками.
• LM76002: Подходит для приложений с более широким диапазоном выходного напряжения и более высоким током.

Преимущества использования LMR38020EVM заключаются в его простоте и эффективности настройки, что делает его отличным выбором для первоначальных испытаний и разработки проектов, требующих надежного и стабильного преобразования напряжения.
