LMR36506RREVM

Описание

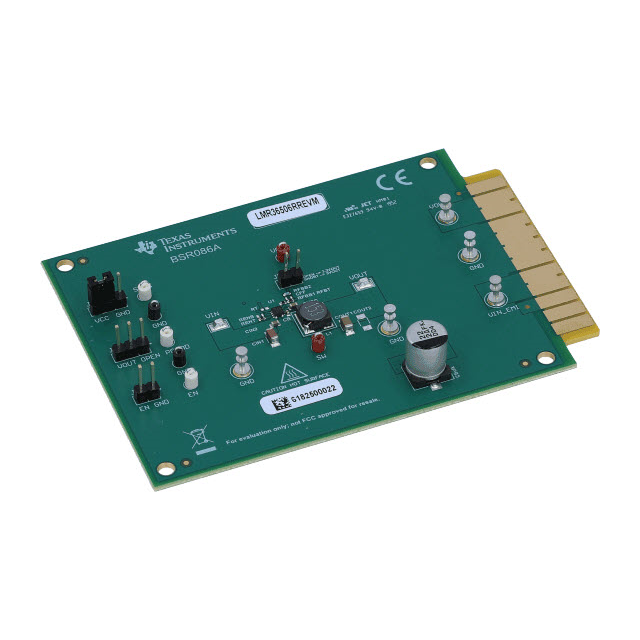

LMR36506RREVM - это отладочная плата на основе DC/DC-преобразователя LMR36506RREE от компании Texas Instruments. Данный модуль представляет собой малогабаритный синхронный понижающий преобразователь, который обеспечивает эффективное преобразование напряжения в широком диапазоне входного напряжения от 3 В до 65 В и выходной ток до 0,6 А. Оснащен интегрированными высоковольтными полевыми транзисторами, что позволяет минимизировать количество внешних компонентов и упрощает разработку.

Преимущества

• Широкий диапазон входного напряжения: от 3 В до 65 В
• Высокая эффективность преобразования: до 90%
• Малогабаритный корпус: позволяет размещать модуль в компактных устройствах
• Простота использования: интегрированные компоненты снижают сложность схемы

Недостатки

• Ограничение по выходному току: максимум 0,6 А, что может быть недостаточно для высокомощных приложений

Типовое использование

• Промышленные автоматизированные системы
• Контроллеры питания в автомобильной электронике
• Питание для вентиляторов, датчиков и маломощных микроконтроллеров
• Бытовая электроника
• Телекоммуникационное оборудование

Рекомендации по применению

• Используйте низкоимпедансные резисторы и конденсаторы для обеспечения стабильной работы преобразователя.
• Обеспечьте хорошее заземление и минимизируйте петли заземления для уменьшения шумов и паразитных индукций.
• Разместите элементы цепи таким образом, чтобы уменьшить длину проводников между собой и минимизировать потери.

Основные технические характеристики

• Входное напряжение: от 3 В до 65 В
• Выходное напряжение: 3,3 В
• Выходной ток: до 0,6 А
• Частота переключения: до 1 МГц
• Тип регулятора: Понижающий (Buck)
• Корпус: SOT-23-6

Возможные аналоги

• LMR33630 - DC/DC-преобразователь с аналогичными характеристиками от Texas Instruments
• LMR14006 - другая модель понижающего преобразователя с немного меньшей мощностью
• MP2459 - альтернативный понижающий преобразователь от компании MPS

Заключение

LMR36506RREVM от Texas Instruments - это отличное решение для разработчиков, которым требуется надёжный и эффективный понижающий преобразователь с широким диапазоном входного напряжения для использования в различных промышленных и бытовых приложениях.
