LMR36015FSCEVM

Описание LMR36015FSCEVM от Texas Instruments

Общее описание

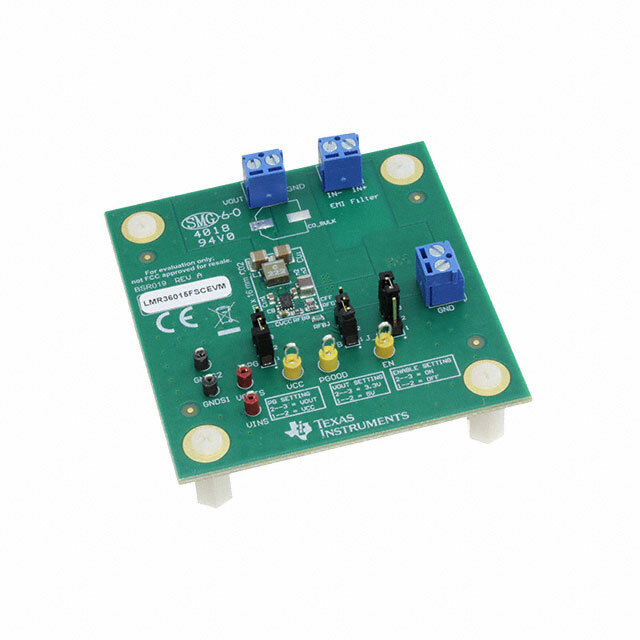

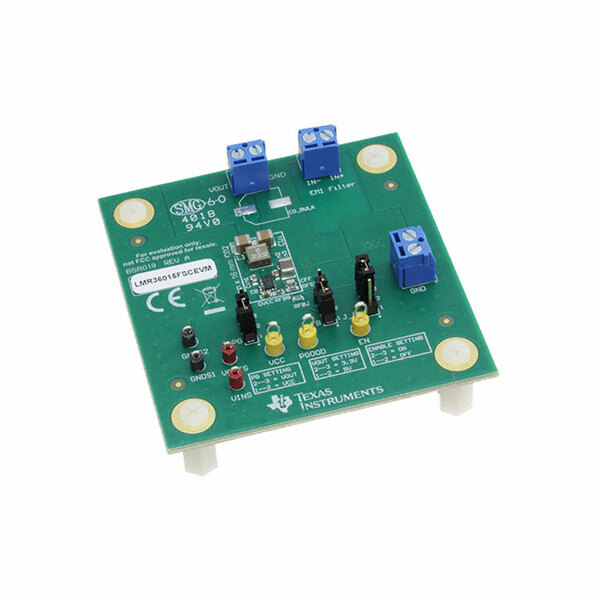

LMR36015FSCEVM представляет собой отладочную плату для оценки возможностей и характеристик DC-DC понижающего преобразователя LMR36015 от компании Texas Instruments. Этот преобразователь обеспечивает высокоэффективное понижение напряжения с входного диапазона 4.2V до 60V до уровня напряжения 3.3V или 5V и выходным током до 1.5А. Плата полностью настроена и протестирована в реальных условиях эксплуатации, что позволяет быстро начать разработку и оценку преобразователя в вашем проекте.

Преимущества

• Широкий диапазон входного напряжения: 4.2V до 60V, подходит для различных источников питания.
• Высокая эффективность: Достигает высокой эффективности за счет использования современных компонентов и топологий.
• Простота использования: Полностью укомплектованная плата готова к немедленному использованию и тестированию.
• Надежность: Высокая надежность компонентов и схемотехнических решений от Texas Instruments.

Недостатки

• Ограниченная мощность: Подходит только для проектов с выходным током до 1.5А.
• Требуется базовое понимание электроники: Для точной настройки и тестирования может понадобиться базовое знание электроники.

Типовое использование

• Питание для микроконтроллеров и процессоров.
• Промышленные системы и автоматизация.
• Автомобильные приложения и электронные системы автомобилей.
• Портативные и переносные устройства.
• Телекоммуникационные системы.

Рекомендации по применению

• Проверка рабочего диапазона напряжений: Убедитесь, что входное напряжение находится в пределах от 4.2V до 60V.
• Используйте правильные нагрузки: Подключайте нагрузки, соответствующие выходному току не более 1.5А.
• Охлаждение: При высоких токах или в горячих условиях обеспечьте адекватное охлаждение для предотвращения перегрева.
• Мониторинг параметров: Регулярно проверяйте выходные параметры для обеспечения стабильной работы.

Основные технические характеристики

• Входное напряжение: 4.2V - 60V
• Выходное напряжение: 3.3V или 5V
• Максимальный выходной ток: 1.5А
• Частота переключения: 2.1 MHz
• Тип монтажа: Полностью собранная плата
• Используемый микросхемы: LMR36015-Q1

Возможные аналоги

• LMR33630EVM: Плата аналогична, но для более высоких токов (до 3A).
• LMR14030EVM: Близкий аналог с нижним диапазоном напряжений и током до 3A.
• TPS54360EVM: Похожий преобразователь с максимальным током до 3.5A.

Использование LMR36015FSCEVM поможет вам быстро и эффективно интегрировать высокоэффективный понижающий преобразователь в ваши проекты, обеспечивая стабильное и надежное питание ваших систем.
