LMR23630AEVM

Описание для LMR23630AEVM от Texas Instruments

Общее описание

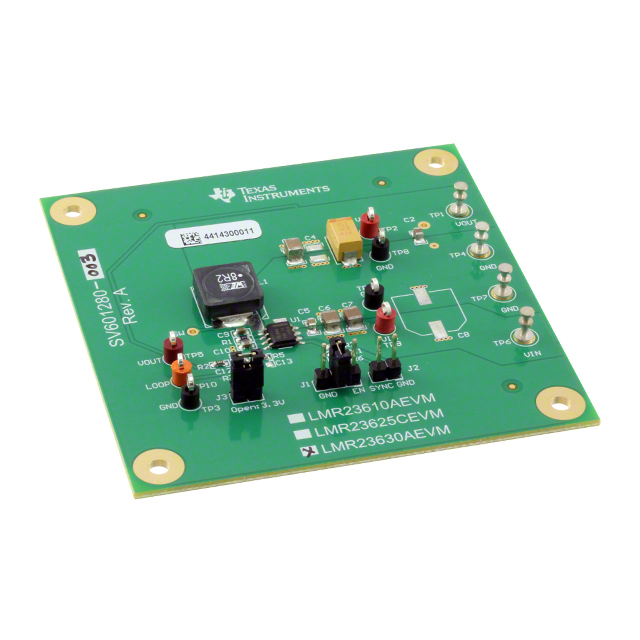

Оценочная плата LMR23630AEVM от Texas Instruments предназначена для демонстрации возможностей преобразователя постоянного тока (DC/DC) LMR23630. Эта плата позволяет пользователям оценить производительность и функциональные возможности преобразователя с частотой переключения 400 кГц. Основное назначение платы - преобразование входного напряжения в диапазоне от 4.5В до 36В в стабилизированное выходное напряжение 3.3В или 5В с выходным током до 3А.

Преимущества

• Высокая эффективность: Плата обеспечивает высокую эффективность преобразования благодаря применению современных технологий стабилизации.
• Широкий диапазон входных напряжений: Поддержка входного напряжения от 4.5В до 36В делает её универсальной для различных приложений.
• Надежность и стабильность: Использование надежных компонентов и стабилизация выходного напряжения обеспечивают стабильную работу в различных условиях.

Недостатки

• Ограничения по мощности: Выходной ток ограничен до 3А, что может быть недостаточно для некоторых высокомощных применений.
• Ограничения по выходному напряжению: Возможно только два фиксированных выходных напряжения (3.3В или 5В), что ограничивает гибкость применения.

Типовое использование

• Бытовая электроника: Подходит для использования в потребительской электронике для стабилизации питания.
• Промышленные системы: Применяется в промышленных системах, требующих стабильного питания.
• Умные устройства и IoT: Используется в устройствах интернета вещей (IoT), где требуется надежное питание.

Рекомендации по применению

• Внешние компоненты: Обеспечьте использование качественных внешних компонентов, таких как конденсаторы и дроссели, для достижения наилучшей производительности.
• Тепловой режим: Учитывайте рассеиваемую мощность и обеспечьте хорошее охлаждение для предотвращения перегрева.
• Монтаж и настройка: Следуйте руководству по эксплуатации для правильного монтажа и настройки платы.

Основные технические характеристики

• Входное напряжение: 4.5В до 36В
• Выходное напряжение: 3.3В или 5В
• Выходной ток: До 3А
• Топология регулятора: Понижающий преобразователь (Buck)
• Частота переключения: 400 кГц
• Тип платы: Полностью смонтированная плата
• Содержимое комплекта: Плата(-ы)

Возможные аналоги

• LMR23615EVM: Оценочная плата для LMR23615, поддерживающая выходной ток до 1.5А.
• LMR14030EVM: Оценочная плата с аналогичными характеристиками, но поддерживающая ток до 3А с пониженной частотой переключения.

Плата LMR23630AEVM предоставляет все необходимое для быстрой и удобной оценки возможностей преобразователя LMR23630, обеспечивая высокое качество и надёжность питания для ваших проектов.
