LMR23625CEVM

Описание для LMR23625CEVM от Texas Instruments

Общее описание

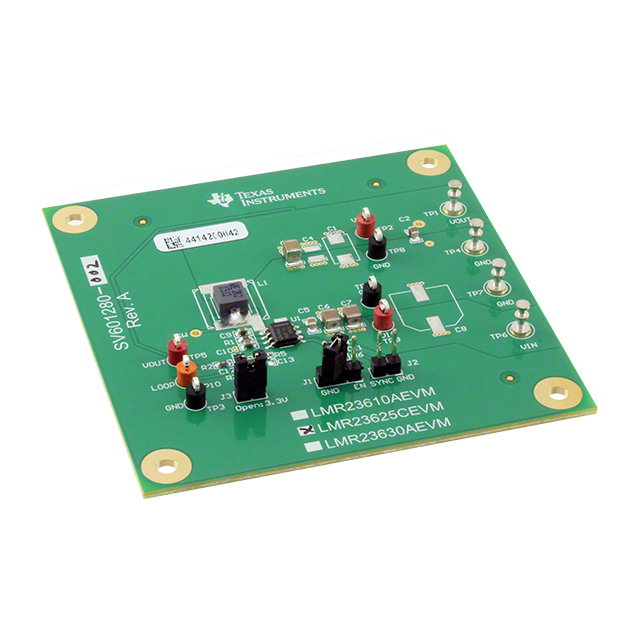

Отладочная плата LMR23625CEVM от Texas Instruments представляет собой готовую для использования платформу, которая облегчает оценку и разработку с применением понижающего стабилизатора LMR23625. Он используется для преобразования напряжения постоянного тока с возможностью работы в диапазоне входных напряжений от 4.5 В до 36 В и выходного напряжения от 3.3 В или 5 В с максимальной нагрузкой до 2.5 А.

Преимущества

• Широкий диапазон входных напряжений: от 4.5 В до 36 В, что обеспечивает гибкость работы с различными источниками питания.
• Высокая эффективность конверсии: что обеспечивает минимальные потери энергии и низкое тепловыделение.
• Компактный дизайн: возможность использования в устройствах с ограниченным пространством.
• Высокая частота переключения: 2.1 МГц, что позволяет использовать меньшие внешние компоненты и улучшить характеристику фильтрации.

Недостатки

• Требуется опыт работы с SMD-компонентами: поскольку все компоненты уже установлены на плате.
• Ограничения по нагрузке: максимальный выходной ток 2.5 А, что не всегда подходит для более мощных приложений.

Типовое использование

• Системы с батарейным питанием
• Промышленные блоки питания
• Автомобильные приложения
• Электронные системы управления и мониторинга

Рекомендации по применению

1. Проектирование схемы питания: Убедитесь, что входное напряжение находится в пределах допустимого диапазона (4.5 В - 36 В).
2. Управление тепловыделением: Средства теплоотвода могут потребоваться в приложениях с высокой нагрузкой для обеспечения стабильной работы.
3. EMI фильтрация: При необходимости добавьте фильтры на входе и выходе для сокращения электромагнитных помех.

Основные технические характеристики

• Диапазон входного напряжения: от 4.5 В до 36 В
• Выходное напряжение: 3.3 В или 5 В
• Максимальный выходной ток: 2.5 А
• Частота переключения: 2.1 МГц
• Тип регулятора: Понижающий (Buck)

Возможные аналоги

• LMR33630: также понижающий преобразователь от Texas Instruments, поддерживающий входное напряжение до 36 В и выходной ток до 3 А.
• LMR23630: аналогичный понижающий преобразователь с выходным током до 3 А.

Отладочная плата LMR23625CEVM от Texas Instruments — это отличное решение для применения в широком спектре силовых приложений с высокими требованиями к эффективности и компактности.
