LMR10510YSDDEMO/NOPB

Описание для LMR10510YSDDEMO/NOPB от Texas Instruments

Общее описание

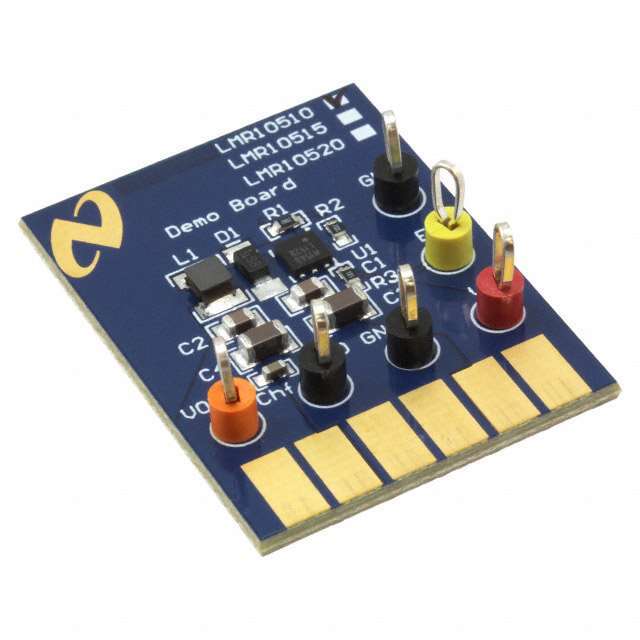

LMR10510YSDDEMO/NOPB - это демонстрационная плата, предназначенная для оценки возможностей маломощного понижающего (Buck) DC/DC преобразователя LMR10510 от Texas Instruments. Плата позволяет разработчикам быстро и эффективно протестировать и настроить выводы напряжения и токов для своих приложений.

Преимущества

• Высокая интеграция: Все необходимые компоненты для работы преобразователя уже установлены на плате.
• Широкий рабочий диапазон напряжений: Входное напряжение может варьироваться от 3 В до 5.5 В, что делает устройство универсальным для различных источников питания.
• Высокая частота переключения: 3 МГц частота переключения позволяет использовать меньшие компоненты, тем самым снижая размеры и стоимость решения.
• Эффективность: Высокая эффективность преобразования до 90% уменьшает тепловыделение, что особенно важно для портативных устройств.

Недостатки

• Ограниченные токовые характеристики: Максимальный выходной ток составляет 1 А, что может быть недостаточным для более мощных приложений.
• Ограниченная гибкость настройки: Плата в основном предназначена для получения фиксированных выходных напряжений.

Типовое использование

• Зарядные устройства
• Портативные устройства
• Системы с батарейным питанием
• Периферийные устройства для ноутбуков

Рекомендации по применению

• Проверьте диапазон входных напряжений перед подключением к источнику питания.
• Следует обеспечить хорошее охлаждение для поддержания стабильной работы при высоких значениях тока.
• Используйте рекомендации производителя по расположению компонентов, чтобы минимизировать паразитные индуктивности и емкости.

Основные технические характеристики

• Тип: Понижающий преобразователь (Buck)
• Количество выходов: 1, не изолированный
• Выходное напряжение: 1.8 В
• Выходной ток: 1 А
• Входное напряжение: 3 В - 5.5 В
• Частота переключения: 3 МГц
• Тип платы: Полностью собранная
• Используемый IC: LMR10510

Возможные аналоги

• LMZ12001 для аналогичных понижающих приложений, требующих до 1 А выходного тока
• TLV62130 для более высоких рабочих частот и компактных размеров

Заключение

LMR10510YSDDEMO/NOPB предоставляет разработчикам легкий в использовании инструмент для оценки и прототипирования понижающих решений с использованием LMR10510. Это идеальная платформа для быстрой разработки и тестирования низковольтных схем питания в различных портативных устройствах и системах с батарейным питанием.
