LMK61E0M-SIAT

Описание для сайта

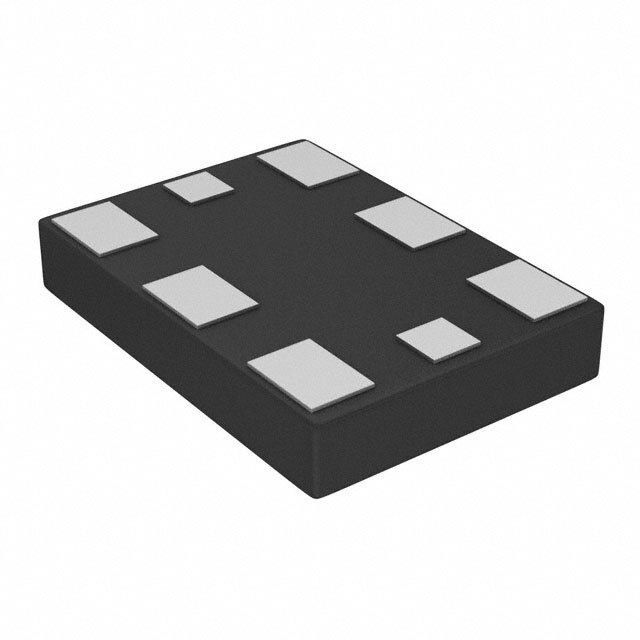

LMK61E0M-SIAT от Texas Instruments

Общее описание: LMK61E0M-SIAT — это программируемый кварцевый генератор от компании Texas Instruments, способный работать в широком диапазоне частот от 50 МГц до 200 МГц. Данный генератор предоставляет стабилизированный LVCMOS выход, обеспечивая высокую точность и стабильность частоты. Он выполнен в корпусе размера 8-SMD, что делает его компактным и удобным для использования в различных электронных приложениях.

Преимущества:

• Широкий диапазон частот: Поддержка диапазона частот от 50 МГц до 200 МГц позволяет использовать генератор в различных приложениях.
• Высокая точность и стабильность: Обеспечивает стабильность частоты ±25ppm в широком температурном диапазоне.
• Компактный корпус: Форм-фактор 8-SMD облегчает интеграцию в проекты с ограниченным пространством.
• Программируемость: Возможность заводской настройки для оптимального соответствия требованиям конкретного приложения.
• Низкое энергопотребление: Потребление тока до 180 мА делает его энергоэффективным решением.

Недостатки:

• Заводская программируемость: Требуется заводская конфигурация, что может увеличивать время поставки для специализированных приложений.

Типовое использование:

• Телекоммуникации: Программируемые генераторы могут использоваться для синхронизации сигналов в оборудовании связи.
• Автомобильная электроника: Высокая точность и стабильность делают их подходящими для использования в автомобильных системах.
• Промышленная автоматика: Обеспечивает надежную работу в условиях промышленной эксплуатации.
• Потребительская электроника: Применяется в различных устройствах, требующих стабилизированных частотных сигналов.

Рекомендации по применению:

• Используйте в среде с температурным режимом от -40°C до 85°C для обеспечения максимальной производительности.
• Убедитесь в корректном монтаже в корпусе 8-SMD для предотвращения механических повреждений.
• При проектировании схем учитывайте потребление тока генератором (до 180 мА).

Основные технические характеристики:

• Диапазон частот: 50 МГц – 200 МГц
• Выход: LVCMOS
• Напряжение питания: 3.3 В
• Стабильность частоты: ±25ppm
• Потребляемый ток: до 180 мА
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 8-SMD
• Размеры: 7.00 мм x 5.00 мм (Длина x Ширина)
• Высота: 1.15 мм (Max)

Возможные аналоги:

• Si570ACA000170DG: Программируемый генератор от Silicon Labs
• DSA2111CA: Генератор от Microchip
• SG3225VAN: Программируемый генератор от Epson

Этот генератор идеально подходит для различных приложений, требующих высокой точности и стабильности частоты. Убедитесь, что параметрические характеристики соответствуют требованиям вашего проекта перед использованием этого компонента.
