LMK5B12204RGZT

LMK5B12204RGZT - Частотно-синхронизирующий генератор и PLL от Texas Instruments

Общее описание

LMK5B12204RGZT - это интегральная схема, разработанная Texas Instruments, которая выполняет функции генератора тактовых импульсов, синхронизатора тактовых импульсов, частотного синтезатора и устранивателя дрожания (джиттера). Этот компонент может работать на частотах до 800 МГц и подходит для различных приложений, требующих высокой точности и стабильности временных сигналов.

Преимущества

• Высокая частота работы: Поддержка частот до 800 МГц делает его подходящим для высокоскоростных приложений.
• Универсальность входных и выходных сигналов: Поддержка различных типов сигналов, таких как LVCMOS, CML, HCSL, LVDS и LVPECL.
• Компактный корпус: Компактный и плотно упакованный 48-VFQFN корпус позволяет экономить пространство на плате.
• Высокая точность и минимизация джиттера: Обеспечивает высокую точность синхронизации и снижение уровня джиттера.

Недостатки

• Сложность интеграции: Для правильной работы компонента может потребоваться тщательная настройка и конфигурирование.
• Цена: Высокая функциональность может сопровождаться соответствующей стоимостью.

Типовое использование

• Телекоммуникации: Синхронизация тактовых сигналов в системах связи.
• Инфраструктура сетей: Частотные синтезаторы и устранивател지만ера в системах передачи данных.
• Беспроводная связь: Генерация точных тактовых сигналов для радиопередатчиков и приемников.
• Встраиваемые системы: Для управления системой синхронизации и обеспечения стабильной работы.

Рекомендации по применению

• Тщательное конфигурирование: Обратите внимание на точную настройку параметров для достижения наилучшей работы.
• Термическое управление: Учитывайте тепловое управление, особенно в условиях высокой частоты работы и плотной компоновки.
• Использование рекомендованных схем включения: Обратитесь к технической документации для получения рекомендаций по подключению и настройке.

Основные технические характеристики

• Тип: Частотно-синхронизирующий генератор и PLL
• Входные сигналы: LVCMOS
• Выходные сигналы: CML, HCSL, LVCMOS, LVDS, LVPECL
• Количество цепей: 1
• Частота - Макс: 800 МГц
• Сопряжение делитель/умножитель: Есть/Нет
• Напряжение питания: 3.135 В ~ 3.465 В
• Рабочая температура: -40°C ~ 85°C
• Монтажный тип: Поверхностный монтаж

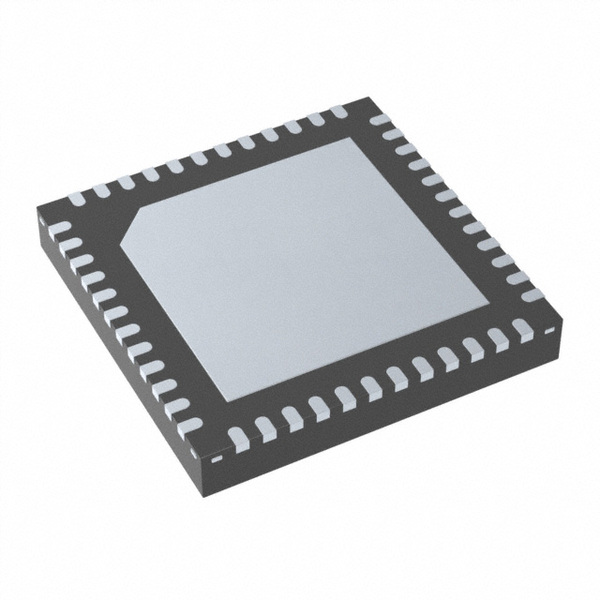

• Корпус: 48-VFQFN с открытой теплоотводной площадкой
• Упаковка устройства у поставщика: 48-VQFN (7x7)

Возможные аналоги

• LMK04808: Также от Texas Instruments, может быть использован в приложениях, где требуется точная синхронизация тактовых импульсов.
• AD9576: От Analog Devices, частотный синтезатор и устраниватель джиттера с похожими характеристиками.

Заключение

LMK5B12204RGZT - мощное и гибкое решение для обеспечения точной и стабильной синхронизации тактовых импульсов в различных высокоскоростных и высоконадежных приложениях. Рекомендовано для использования в телекоммуникациях, инфраструктуре сетей, беспроводной связи и встраиваемых системах.
