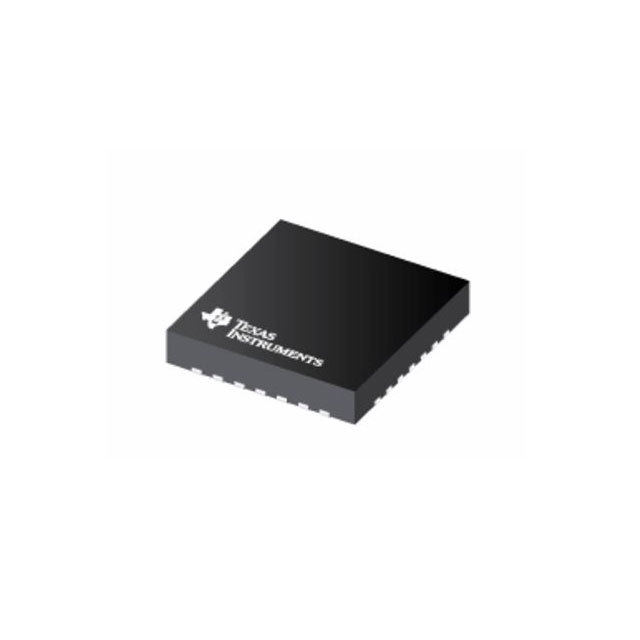

LMK1D2104RHDR

LMK1D2104RHDR от Texas Instruments

Общее описание

LMK1D2104RHDR является универсальным, высокоэффективным четырёхканальным буфером тактовой частоты от Texas Instruments. Этот компонент предназначен для распределения тактового сигнала с минимальными задержками и низким джиттером. Он поддерживает широкий диапазон входных сигналов и может работать с частотами до 2 ГГц. Основное применение этого буфера - системы, требующие прецизионной синхронизации.

Преимущества

• Высокая частота: Поддержка частот до 2 ГГц обеспечивает высокую производительность.
• Широкий диапазон входов: Совместимость с различными типами входных сигналов (CML, HCSL, LVCMOS, LVDS, LVPECL) позволяет использовать компонент в разнообразных системах.
• Низкий джиттер: Обеспечивает точную синхронизацию работы компонентов.
• Удобный корпус: Компактный корпус 28-VFQFN с экспонированной подложкой улучшает теплопередачу и упрощает монтаж.

Недостатки

• Требует компетентного монтажа: Как и большинство высокочастотных компонентов, требует тщательной разводки и пайки для обеспечения оптимальных характеристик.
• Ограниченный температурный диапазон: Рабочая температура от -40°C до 105°C может быть недостаточной для некоторых экстремальных сред.

Типовое использование

• Телекоммуникации и сетевые устройства: Системы, требующие точной синхронизации сигналов.
• Измерительные приборы: Аппаратура, где необходимы низкий джиттер и стабильная работа.
• Автоматизированные системы: Любые промышленные и коммерческие системы с высокими требованиями к качеству тактового сигнала.

Рекомендации по применению

• Использование схемы развязки источника питания: Для минимизации шумов следует использовать хорошие схемы развязки и фильтрации питания.
• Правильный монтаж: Обеспечьте правильную разводку платы для минимизации задержек и задержек сигналов.
• Температурный контроль: Рассмотрите охлаждение или другие методы управления температурой для поддержания стабильной работы при высоких частотах.

Основные технические характеристики

• Тип буфера: Тактовый буфер
• Число каналов: 2
• Соотношение входов/выходов: 1:4
• Дифференциальные входы/выходы: Да/Да
• Типы входов: CML, HCSL, LVCMOS, LVDS, LVPECL
• Типы выходов: LVDS
• Максимальная частота: 2 ГГц
• Напряжение питания: 1.71V ~ 1.89V, 2.375V ~ 2.625V, 3.135V ~ 3.465V
• Диапазон рабочих температур: -40°C ~ 105°C
• Тип монтажа: Поверхностный, с возможностью мокрого монтажа
• Корпус / упаковка: 28-VFQFN с экспонированной подложкой, размер: 5x5 мм

Возможные аналоги

• CDCLVD1202: Буфер тактовых сигналов от Texas Instruments с поддержкой аналогичных напряжений питания.
• ISL55210: Повышающий буфер тактового сигнала от Renesas, работающий с частотой до 3.2 ГГц.
• NB7LQ1006MNR2G: Буфер тактового сигнала от ON Semiconductor, поддерживающий широкие диапазоны частот и напряжений.

Использование LMK1D2104RHDR позволит обеспечить стабильную и точную синхронизацию в вашей системе, что является ключевым фактором для многих современных высокотехнологичных устройств.
