LMK1D1208PRHAR

Описание для LMK1D1208PRHAR от Texas Instruments

Общее описание: LMK1D1208PRHAR — это высокопроизводительный фан-аут буфер (распределительный буфер) от Texas Instruments, предназначенный для применения в системах синхронизации и распределения часов. Данный буфер позволяет разделить входной тактовый сигнал на восемь выходных каналов, что делает его идеальным решением для систем с множеством тактовых приемников.

Преимущества:

• Широкий диапазон рабочих частот до 2 ГГц.
• Поддержка различного типа входных и выходных сигналов (CML, HCSL, LVCMOS, LVDS, LVPECL).
• Низкое энергопотребление и поддержка различных напряжений питания (1.71V ~ 1.89V, 2.375V ~ 2.625V, 3.135V ~ 3.465V).
• Низкие шумовые характеристики, что обеспечивает высокую точность и стабильность тактовых сигналов.
• Компактный корпус с тепловой подложкой для улучшенного отвода тепла.

Недостатки:

• Требуется управление множественными напряжениями питания.
• Сложность проектирования печатной платы для оптимального отвода тепла.

Типовое использование:

• Системы распределения тактовых сигналов в телекоммуникационном оборудовании.
• Высокопроизводительные вычислительные системы и серверы.
• Системы оборудования для испытаний и измерений.
• Применения в сетевых устройствах и маршрутизаторах.

Рекомендации по применению:

• Используйте надлежащие методы отвода тепла, такие как термопрокладки и тепловые переходы, для минимизации тепловых опасностей.
• Размещайте компоненты и сигнальные дорожки таким образом, чтобы уменьшить паразитные индуктивности и ёмкости.
• Используйте экранирование для предотвращения наводок и помех на тактовые сигналы.

Основные технические характеристики:

• Тип: Фан-аут буфер (распределительный буфер)
• Количество каналов: 1
• Отношение входа к выходу: 2:8
• Дифференциальные входы/выходы: Да/Да
• Входной тип: CML, HCSL, LVCMOS, LVDS, LVPECL
• Выходной тип: LVDS
• Максимальная частота: 2 ГГц
• Напряжение питания: 1.71V ~ 1.89V, 2.375V ~ 2.625V, 3.135V ~ 3.465V
• Рабочая температура: -40°C ~ 105°C
• Тип монтажа: Поверхностный монтаж

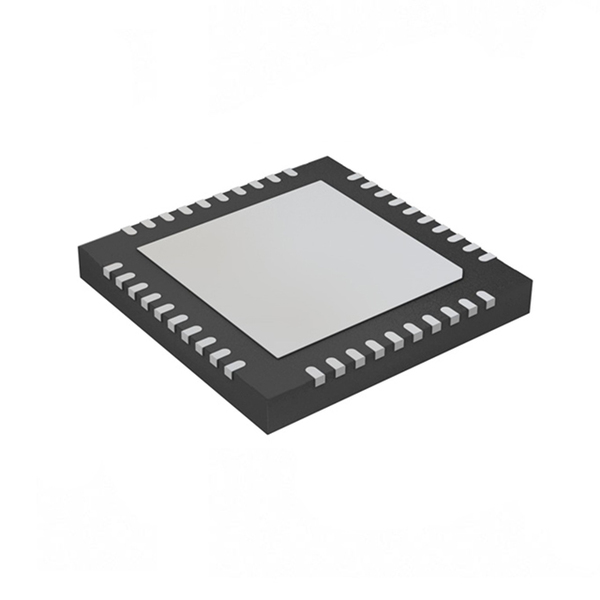

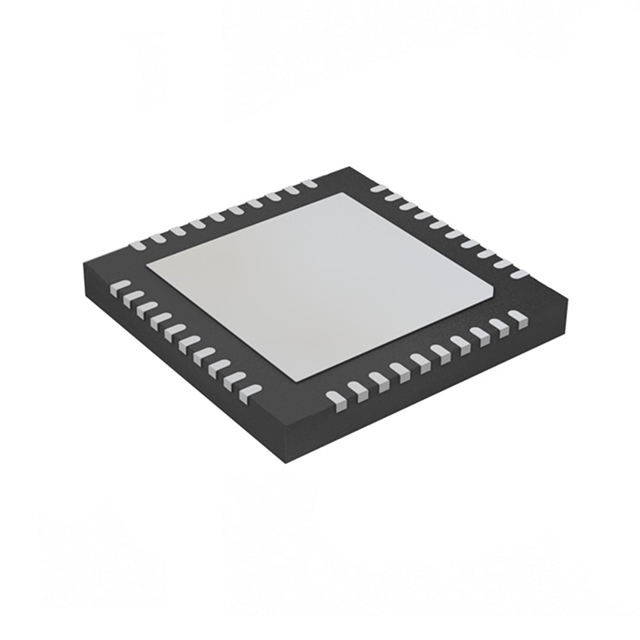

• Корпус: 40-VQFN (с тепловой подложкой), размером 6x6 мм

Возможные аналоги:

• IDT 8T49N282: Тактовый буфер с охлаждением и многоканальной поддержкой.
• ON Semiconductor NB7L585: Распределительный буфер для различных частотных диапазонов.

Этот буфер является отличным выбором для применения в системах, требующих высокую производительность и надежную синхронизацию тактовых сигналов.
